Jak se rozhodnout mezi elektronickými a magnetickými proudovými chrániči

Vzhledem k častým dotazům na použití elektronických a magnetických proudových chráničů jsme se rozhodli co nejsrozumitelněji vysvětlit výhody a nevýhody obou konstrukčních řešení a jak si mezi nimi vybrat.

Jak poznat elektronický a magnetický proudový chránič

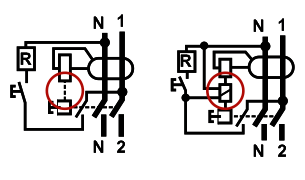

		Protože rozdíly mezi oběma typy jsou dány vnitřní konstrukcí, nijak se nemění vnější vzhled přístroje. Je tedy třeba se spoléhat na výrobce, že proudové chrániče správně označí jak schématem na přístroji tak také v typovém označení v katalogu. Bohužel již i na českém trhu se objevují případy, kdy z důvodu levnějších výrobních nákladů přechází výrobci na elektronické proudové chrániče, aniž by o této změně zákazníky informovali. Vlastnosti a možnosti použití elektronických a magnetických chráničů jsou však odlišné a zákazník by měl vždy vědět, co kupuje.
Magnetické chrániče	Elektronické chrániče

Výhody a nevýhody

Magnetické chrániče				Elektronické chrániče
	nejsou závislé na síťovém napětí: reagují i při přerušeném N vodiči před chráničem		jsou citlivější na rušivé vlivy: mají tedy větší tendenci k přecitlivělým reakcím		menší citlivost na rušivé vlivy		jsou závislé na síťovém napětí: nereagují při přerušeném N vodiči před chráničem
			stárnutím u nich dochází ke snižování intenzity magnetického pole a chrániče tak reagují stále více předčasně		stárnutím a klimatickými podmínkami u nich nedochází ke změně parametrů
			nejsou odolné velmi nízkým a vysokým teplotám		jsou více odolnější nižším i vyšším teplotám

Vypínání páčky při přerušení proudu

Některá provedení elektronických chráničů (ne však elektronické proudové chrániče BONEGA) reagují při poruše napájecího napětí vypnutím páčky, takže jejich činnost se musí obnovit ručním mechanických pohybem „natažením“ páčky.

• Elektronické proudové chrániče bez vypínání páčky při přerušení proudu: vhodné pro bytovou výstavbu
• Elektronické proudové chrániče s vypínáním páčky při přerušení proudu: vhodné pro ochranu např. točivých strojů

Pozor na 4-pólové elektronické proudové chrániče!

Velkým nedostatkem normy je podle našeho názoru to, že neomezuje použití elektronického principu výhradně na 1 fázové provedené proudových chráničů. Někteří výrobci tohoto nedostatku využívají a na trh dodávají i 4 pólové (3-fázové) proudové chrániče funkčně závislé na síťovém napětí. U nich lze pak mluvit o životu nebezpečných přístrojích, protože pokud je nám známo žádný z nich nemá vyřešeno napájení jinak, než jen z jedné fáze. V případě přerušení této „napájecí“ fáze se stává takovýto elektronický proudový chránič nefunkční. Pokud jsou zbývající dvě fáze „pod proudem“ a dojde k probití některé z fází například na rám spotřebiče, chránič reziduální proud nijak nevyhodnotí a okruh tak neodpojí.

4-pólové chrániče BONEGA proto existují pouze v magnetické verzi.
