Znacie w dzisiejszej dobie na świecie inną serię modułowych wyłączników takiej samej kategorii, która by w sobie mieściła tyle zalet i własności użytecznych jak ma ta nasza czeska "P-E-P" seria?
Spis treści:
Pozostałe informacje:
|
Chodzi o genialną serią wyłączników do
63A, która stoi na szczycie współczesnego ogólnoświatowego poziomu
technicznego |

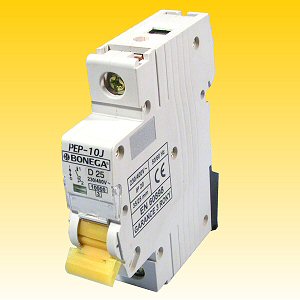

Ograniczające wyłączniki zabezpieczające BONEGA® P-E-P-10J mają dwa róĽne bezpieczniki dzialające na mechanizm wlączający:
![]() |
1.) z opóĽnieniem pracujący cieplny bezpiecznik dla ochrony przed przeciążeniem |
| 2.) .) elektromagnetyczny szybkobezpiecznik z wybijającym wirnikiem dla szybkiej ochrony przed zwarciem. |
Są przeznaczone przede wszystkim do powszechnej instalacji do tablic rozdzielczych i rozdzielnic końcovych obvodu niskiego napięcia (nn). Są konstruowane przede wszystkim dla prądu przemiennego, ale możliwe jest ich używanie dla prądu stałego , kdy konieczne jest liczyć się (dzięki wyższemu wysiłku kontaktów) ze zniżeniem wytrzymałości na zwarcie o około 20%.
Konstrukcją i swymi technicznymi parametrami wyłączniki BONEGA® P-E-P-10J odpowiadają współczesnemu najwyższemu technicznemu światowemu poziomowi.
Oznaczone są logiem ze znakiem zastrzeżonym BONEGA®. Chodzi o znak wprowadzony w roku 1992, który zaczynamy teraz wykorzystywać i na targach ogólnoświatowych. Nazwa BONEGA® Pochodzi z języka ESPERANTO, w któym to znaczy – doskonały(a), dobry(a).
Oznaczenie serii P-E-P ukrywa w sobie angielskie znaczenie - Perfect Elecktric Protector (perfekcyjny elektryczny obrońca), co ma zwyraĽnić wyjątkowo wysoką jakość garantovaną także długą gwarancją).
Są produkowane według wymagającej Europejskiej normy ČSN EN 60898 i jej uzupełnień. Są zdolne spełniać i te najbardziej wymagające projekcyjne żądania połączenia wyłączników z braniem pod uwagę dotrzymania selektywności a także wymagania na poszczególne charakterystyki B, C i D.
Wyąłczniki BONEGA® serii P-E-P mają więcej niż 51 zalet użytkowych.
Wyłączniki nadprądowe BONEGA® serii P-E-P można między sobą przełączać
za pomocą jedno do czterobiegunowych
łączających widełkowych i języczkowatych (grzebieniowych) listw
(in
English
)
Wyłączniki BONEGA® serii P-E-P umożliwiają bardzo łatwe skompletowanie całej
serii wyposażenia
(in
English
) jednego z najlepszych producentów w Europie tj.
MERLIN -
GERIN . Ten system zawiera między innymi podpięciowe spouątě, napięciowe
spouątě, cewki wybijające, kontakty pomocnicze, i innej., które regulują
zabezpieczanie, łatwą obsługę regulacji, obsługę zdalaczynną, zdalaczynną
sygnalizację włączonej i wyłączonej pozycji wyłącznika, programowanie i
mierzenie i posuwają tym wykorzystanie naszych wyłączników także do dziedziny
automatyzacji sterowania różnymi procesami przemysłowymi.Te elementy można
także między sobą przełączać i wytwarzać w ten sposób różne kombinacje dla
dokładnej informacji eksploatacyjnej.
|
Dane techniczne |
|||
| Ilość biegunów: | 1,2,3,4, 1+N,3+N | ||
| Prądy znamionowe ln (A): | 1,2,3,4,6,10,13,16,20,25,32,40,50,63 | ||
| Charakterystyka: | B (lub L), wcześniej też "V". Nastawienie zwarcioego bezpiecznika jest 3 ln do 5 ln. Służy przede wszystkim do zabezpieczania obwodów elektrycznych z urządzeniami, które niepowodują uderzeń prądowych (świetlne i gniazdkowe obwody itd.) | ||
| C (lub U), wcześniej też "K". Nastawienie zwarciowego bezpiecznika jest od 5 ln do10 In. Służy przede wszystkim do zabezpieczania obwodów elektrycznych z urządzeniami, które powodują uderzenia prądowe (grupy żarowkowe, motory itd.) | |||
| D (lub. M), wcześniej także"-----". Nastawienie zwarciowego bezpiecznika jest na 10 ln do 20 In. Służy przede wszystkim do zabezpieczenia elektrycznych obwodów z urządzeniami, które powodują wysokie uderzenia prądowe (transformatory, 2-biegunowemotory, motory z ciężkim rozbiegiem, itd.) | |||
| Napięcie znamionowe: | 1 P (biegunowe) ~ 230/400 V 50/60 Hz | ||
| 3 P (biegunowe) ~ 400 V 50/60 Hz | |||
| Zdolność wyłączania: | EN 60898 - 10.000 A (znamionowa zwarciowa i eksploatacyjna) | ||
| Stopień pokrycia: | IP 20 dla samodzielnego wyłącznika - swą konstrukcją chroni przed niebezpiecznym dotykiem palcem i przed wniknięciem obcych małych przedmiotów, przed dostaniem się wody jest bez ochrony (ochroną przed wodą jest np.wlasna konstrukcja skrzynki rozdzielczej) | ||
| IP 40 dla zabudowanego wyłącznika - swą konstrukcją chroni przed niebezpiecznym dotykiem i narzędziem i przed wniknięciem obcych bardzo drobnych przedmiotów, przed dostaniem się wody jest bez ochrony (ochroną przed wodą jest np.wlasna konstrukcja skzynki rozdzielczej) | |||
| Min. temperatura okolna: | -40 °C | ||
| Max. temperatura okolna: | 125 °C | ||
| Temperatura działania: | - 5 ºC do +40 ºC według ČSN EN 60898 | ||
| Temperatura kalibrowa: | +30 ºC | ||
| Max předřazená bezpiecznik: | 100 A gG (>10 kA) | ||
| Žywotność mechaniczna: | >= 20.000 cyklów | ||
| Žywotność elektryczna: | >= 8.000 cyklów | ||
| Pozycja działania: | dowolna | ||
| Przymocowanie: | szybkospinającym unikatnym opatentowanym mechanizmem (z zatrzymaniem w skrajnych pozycjach) na nośną DIN listwę EN 50022 o szerokości 35 mm lub i na równą powierzchnię przy pomocy śrub | ||
| Wyjęcie z DIN listwy: | Za pomocą unikatnego pomocniczego opatentowanego mechanizmu i z rzędu elektronarzędzi połączonych między sobą widełkową lub grzebieniową (języczkowatą) listwą łączącą bez (koniecznego w innym przypadku) demontażu tej całej listwy przyłączającej | ||
| Zaciski doprowadzające: | - zaciski(z barierą) z opatentowaną blokadą przed nieprawidłowym włożeniem przewodu - można mienić wejście z wyjściem - umożliwiają doprowadzenie więcej przewodów i listw łączących | ||
| Przyłączalność przewodów (maksymalne przekroje) | 35 mm2 pełny przewód, 25 mm2 przeplatany przewód | ||
| Pokrycie zacisków: | IP 20 | ||
| Moment dociągnięcia zacisków: | 6 Nm (kombinowana śruba – krzyż z rowkiem) | ||
| Produkcja według normy: | ČSN EN 60898 | ||
| Kategoria selektywności : | 3 | ||
|
Dla przejrzystości między elektrycznymi obwodami v rozdzielnicach dostarczamy także wyłączniki z rozróżnieniem wartości prądów znamionowych wyłączników przy pomocy kolorowych dĽwigienek w harmonii z kolorami wkładek bezpieczników instalacyjnych : |
0,2 A - 1,6 A | czarna | |
| 2 A | różova | ||
| 4 A | brązowa | ||
| 6 A | zielona | ||
| 8 A | jasna zielona | ||
| 10 A | czerwona | ||
| 13 A | piaskowa | ||
| 16 A | szara | ||
| 20 A | niebieska | ||
| 25 A | żółta | ||
| 32 A | fioletowa | ||
| 40 A | czarna | ||
| 50 A | biała | ||
| 63 A | miedziana | ||
| Można dostarczyć też tylko z dĽwigienkami w czarnym kolorze | 1-63 A | czarna | |
| Wpływ temperatury otoczenia na prądy znamionowe wyłączników BONEGA® P-E-P-10J | ||||||||||
| Znamionowy prąd wyłącznika (A) |
Opór wewnętrzny (mOhm) |
Moc stratowa (W) |
Max.impedancja pętlicy wyłączającej (Ohm) |
Cieplna korekcja prądów znamionowych | ||||||
|
Char. |
Char. C |
Char. D |
Temp. otoczenia 20°C | Temp. otoczenia 30°C | Temp. otoczenia 40°C | Temp. otoczenia 50°C | Temp. otoczenia 60°C | |||
| 1 | 1215,69 | 1,24 | 46,20 | 25,70 | 14,40 | 1,05 | 1 | 0,95 | 0,90 | 0,85 |
| 2 | 343,28 | 1,38 | 21,60 | 12,02 | 6,73 | 2,08 | 2 | 1,92 | 1,84 | 1,74 |
| 3 | 128,09 | 1,15 | 16,90 | 9,40 | 5,26 | 3,18 | 3 | 2,82 | 2,61 | 2,37 |
| 4 | 105,53 | 1,68 | 10,68 | 5,94 | 3,33 | 4,24 | 4 | 3,76 | 3,52 | 3,24 |
| 6 | 29,22 | 1,08 | 7,14 | 3,97 | 2,22 | 6,24 | 6 | 5,76 | 5,52 | 5,30 |
| 10 | 14,49 | 1,55 | 3,87 | 2,15 | 1,21 | 10,60 | 10 | 9,30 | 8,60 | 7,80 |
| 16 | 10,00 | 2,56 | 2,24 | 1,25 | 0,70 | 16,80 | 16 | 15,20 | 14,20 | 13,30 |
| 20 | 8,02 | 3,32 | 1,55 | 0,86 | 0,48 | 21,00 | 20 | 19,00 | 17,80 | 16,80 |
| 25 | 3,11 | 2,00 | 2,43 | 1,35 | 0,76 | 26,20 | 25 | 23,70 | 22,20 | 20,70 |
| 32 | 3,05 | 3,17 | 1,27 | 0,71 | 0,40 | 33,50 | 32 | 30,40 | 28,40 | 27,50 |
| 40 | 2,16 | 3,40 | 0,60 | 0,33 | 0,19 | 42,00 | 40 | 38,00 | 35,60 | 33,20 |
| 50 | 1,65 | 4,20 | 0,71 | 0,39 | 0,22 | 52,50 | 50 | 47,40 | 44,00 | 40,50 |
| 63 | 1,68 | 6,30 | 0,47 | 0,26 | 0,15 | 66,20 | 63 | 58,00 | 54,20 | 49,20 |
(W celu powiększenia
kliknąć na obrazek) (in
English
)
Garantovana wytrzymałość zwarciowa nie tylko 6 kA i 10 kA w całej rozpiętości aż do 63 A, ale do wartości ….. A ma ta seria P-E-P wytrzymałość zwarciową aż 15 kA !!!

Dlaczego płacić więcej?
Nadzwyczajnie wysoka szybkość wyłączania od momentu zwarcia i bezproblemowe spełnianie warunków energetycznych i nawiązujące selektyvity numer 3. Te wszystkie faktory zapewniają razem bardzo czułą ochronę osób, elektrotechniki i elektroinstalacji.

Mechanizm bezpiecznika umożliwia środkową sygnalizacyjną pozycję, która informuje użytkownika, że wyłącznik nie był wyłączony ręcznie, ale wpływem cieplnej czy zwarciowej ochrony (wyłączenie dĽwigienki odbywa się tylko do połowy swojego ruchu). Wyłączeniem ręcznym wyłącznik się więc zawsze przesunie aż do końcowej dolnej pozycji. Umożliwi to bardzo łatwe rozpoznanie, czy w obwodzie el. nie doszło do uszkodzenia, lub doszło tylko do ręcznego wyłączenia przez obsługę.
Ogólnoświatowie unikatny, nowo opatentovany system mechanizmu włączającego zapewniający bezpieczne, dokładniejsze i prawie równoczesne włączenie wszystkich kontaktów u więcejmodułowych (biegunowych) wyłączników a to osiągnięciem 3x dłuższej włączającej odległości niż osiąga najlepsza konkurencja na świecie.

Ogólnoświatowie unikatny, nowo opatentowana zasada natychmiastowego włączenia, gdzie jest przenos ciśnienia tylko do środka segmentów, przez co nie dochodzi do krzyżowania (do tej pory tego sposobu nie zastosował żadny światowy producent !!!). To rozwiązanie ma wielki wpływ na przedłużenie zarówno mechanicznej, jak i elektrycznej żywotności w związku z ilością cyklów włączających. Tę funkcję natychmiastowego włączenia ma na świecie do teraz uregulowaną tylko jeden producent.
Ta unikatna zásada natychmiastowego włączenia kontaktów spoczywa w tym, że i przy bardzo powolnym "naciąganiu" wyłącznikowej dĽwigienki dojdzie w pierwszej fazie tylko do przybliżenia własnych kontaktów wewnątrz wyłącznika na odległość, gdy jeszcze nie może dojść do wytworzenia warunków dla powstania elektrycznego łuku. W tym momencie kontakty przestaną się przybliżać, chociaż naciąganie (włączanie) dĽwigienki trwa nadal. W tej chwili nadchodzi druga faza, tj. předpruľení tylko wewnątrz natychmiastowego mechanizmu, gdy kontakty się już do siebie dalej nie przybliżają, ale dĽwigienka się dalej posuwa. Po do przodu ustalonym przedpięciu dojdzie do trzeciej fazy, tj. własnego gwałtownego sepnutí kontaktów wewnętrznych. To sepnutí kontaktów jest więc już całkiem niezależne od szybkości ruchu wyłącznikowej dĽwigienki.Ta zásada przynosi następujące korzyści :
a) kontaktów nie można nigdy, ani przy bardzo powolnym ruchu dĽwigienki wyłącznika ("naciąganiu") wypalić, nieraz używa się też żargonowego słowa "wyzwarciowanie" lub tzw. "spalenie kontaktów". W ten sposób nie można więc nigdy pozbawić wyłącznika jego wartości.
b) przede wszystkim przy małych wartościach prądów znamionowych jest zapewniony przez gwałtowne włączenie kontaktu doskonały styk wykluczający błędne przenoszenie energii elektrycznej,
c) ogranicza się do minimum opalanie kontaktów,
d) wyraĽnie się tym przedłuża całkowita żywotność wyłącznika.

Wyjątkowo małe rozmiary (przede wszystkim szerokość tylko 81 mm) nas według dostępnych informacji, u tej naszej P-E-P serii wyłączników, umieszczają w kategorii z wytrzymałością zwarciową do 10 kA wśród najmniejszych na świecie a w kategorii do 15 kA mamy w ogóle najmniejsze rozmiary na świecie (patrz schemat wymiarowy).
W montażowej, w rozdzielającej zakrytej części zostaje więc więcej miejsca na prowadzenie i przyłączanie przewodów. Tę własność można docenić przede wszystkim przy poużyciu tych wyłączników w małych plastikowych mieszkaniowych tablicach rozdzielczych.

Schemat zacisku z barierą blokującą:

Chodzi o unikatne rozwiązanie dla zapobieganiu problemam, w przypadkach gdy przy montażu nie widać zacisku. Ta zasada wyklucza wsunięcie przewodu pod zacisk. Zapobiegnie się tak częstym (ukrytym) reklamacyjnym montażowym defektom, które często objawiały się dopiero u użytkownika a dla producentów tablic rozdzielczych powstawały w ten sposób nieprzyjemne dodatkowe dodatečné koszty na "łatwe" zlikwidowanie takich defektów.
Konstrukcja jest założona na tym, że każdy zacisk ma w spodniej części tak zwaną "płaską barierę", która się stopńowo objawia przy dośrubowywaniu śruby w otworze wejściowym i tak zamyka przestrzeń pod zaciskiem. Ogranicza tak wsunięcie przewodu pod třmen zacisku, gdzie by przez to niedoszło do jego mocnego przyłączenia z doprowadzeniem czy odprowadzeniem z wyłącznika.
Same zaciski mają w dolnej części jeszcze poprzeczne rowki, które ograniczą wyciągnięcie przewodu z zacisku lub po dociągnięciu przewód się "wryje" do rowków i jednocześnie dochodzi przez to do zwiększenia powierzchni przekaĽnikowej, więc do wyraĽnego ograniczenia oporów przejściowych.
Komora zgaszająca ma absolutnie nową koncepcję. Umożliwia oprócz innych ważnych funkcji wykorzystanie na początku procesu zwarciowego jeszcze nieogrzanego powietrza vzduchu wewnątrz komory w celu ochłodzenia kontaktów zaraz po ich rozpięciu.
Bardzo lekka praca przy włączaniu dĽwigienki (naciąganiu) i u więcejbiegunowych wykonań wynika z doskonałej, siłowie bardzo wyważonej konstrukcji włączającego mechanizmu.

Unikatny pomocniczy mechanizm dla przymocowania i wyjęcia umożliwia oprócz zwykłego przymocowania na DIN listwie także łatwe wyjęcie wyłącznika z rzędu elektronarzędzi połączonych między sobą widełkową lub grzebieniową (języczkowatą) listwą łączącą bez (koniecznego w innym przypadku) demontażu tej całej listwy łączącej. Inne plusy tego rozwiązania:
- mechanizm nievypadnie z korpusu wyłącznika
- ma zatrzymanie w skrajnych pozycjach
- nie ma żadnej stalowej sprężynki

Nowe bardzo wyraĽne zlepszenie pionowej stabilności po przyłączeniu wyłącznika na DIN listwę spoczywa w wytworzonemu plastikowemu ogranicznikowi na dolnej stronie, który po przymocowaniu wyłącznika na DIN listwie bierze na siebie funkcję przeciwciśnienia w przypadku naprężenia całego korpusu wyłącznika na skręt. W odróżnieniu od konkurencji zapadka pełni u nas tylko rolę przytrzymującą.

Konstrukcja obudowy jest uregulowana tak, że zapewnia bardzo wysoką trwałość nie tylko u jednomodułovego wykonania, ale i u więcejmodułowych wyłączników. Trwałość wynika nie tylko z bardzo przemyślonego wyboru miejsca i ilością nitów, ale także własnym wykonaniem paczuszki z zamkami stabilizującymi i złączeniami czopowymi.

Bardzo korzystnie wybrane plastikowe prowadnice i wytłoczki w korpusie obudowy służące do ułożenia ruchomej i stałej części zacisków i miejsca na nity stwarzają razem wysoką odporność przed naprężeniem zacisków na skręt. Ta konstrukcja wyklucza, żeby i przy niewspółmiernym dośrubowaniu śrub u zacisków nadeszło rozwarcie obudowy (paczuszki) lub krzyżowanie samego zacisku w obudowie.


Każdy biegun posiada nad dĽwigienką wyłączającą estetyczną prześwitującą otwieranym kołpakiem, pod którym jest włożona, do ograniczających wycięć, papierowa dwurzędowa etykietka, lub można pisać także bezpośrednio na powierzchni plastikowej. Kołpak jest także wybawiony zatrzymaniem w górnej otwartej pozycji.

Wyłącznik jest wyposażony w kolorową sygnalizację stanu kontaktów niezależną od pozycji dĽwigienki, ale od realnego stanu kontaktów. Pozatym ta sygnalizacja jest chroniona przed dostaniem się kurzu do wnętrza wyłącznika przy pomocy prześwitującego plastiku z soczewkowym (powiększającym) efektem.
włączone - czerwona I - ON
wyłączone - zielona O - OFF

Zaciski są przeznaczone jak dla listw łączących widełkowych tak i grzebieniowych (języczkowatych)

Korpus wyłącznika jest w poziomie górnej części zacisku (służący do połączenia za pomocą listwy widełkowej) wybawiony z obu stron odłamującymi przegródkami. Te przegródki mają za zadanie zabronić możliwemu zwarciu międzyfazowemu w przypadku połączenia więcejmodułowych wykonań za pomocą więcejfazowych listw łączących.
Cała konstrukcja jest wykonana tak, aby akceptovała możliwe luzy (rozciągliwość, wstrząs, zużywanie) bez jakiegokolwiek wpływu na własną funkcję ruchomych części jaką jest mechanizm włączający, ruchomy kontakt, cewka wybijająca, sygnalizacja, itd. To unikatne rozwiązanie posuwa wyraĽnie na górę jak poziom jakości, tak przede wszystkim gwarantuje niezawodność w różnych, i w bardzo ekstremalnych warunkach eksploatacji.
Wytłoczki wszystkich plastików oprócz dĽwigienki są tylko z form dwustronnych. Tą technologią osiągnęliśmy dużo większe rozmiarowe dokładności a przez to lepszą jakość a co za tym idzie niezawodność eksploatacyjną.
Jest zapewniona jednoznaczna niezamienitelność komponentów przy produkcji (zapobieganie pomyłkom produkcyjnym). Jest to kolejny element naszego podejścia do jakości.
Cała koncepcja dla jednotliwych składów jest oparta korzystnie na produkcji tylko jednomodułowych wyłączników zabezpieczających, z których możliwe jest wytworzenie jakiejkolwiek kombinacji, na przykład: 1P (biegunowe), 2P, 3P, 4P, 1P + N (zero = wyłącznik), 3P + N.
To rozwiązanie przyczynia się do szybkiego przystosowania się produkcji do różnych wymagań naszych klientów.
Nawiązanie designu nowej serii wyłączników BONEGA® P-E-P na inne przygotowywane produkty:
- modułowe wyłączniki
- ochraniacze prądowe
- DPN (1P+N) do wartości 40 A (zgrupowany kontakt i wyłącznik do jednego modułu o szerokości 17 mm) – dzięki opatentowanej komorze i mechanizmowi wyłączającemu spodziewamy się osiągnięcia 6 kA odporności zwarciowej (na świecie są znane produkty tylko do wytrzymałości zwarciowej 4 kA)
- styczniki modularne
- ochraniacz prądowy i wyłącznik zabezpieczający (zgrupowane do dwóch modułów – 2 x 17 mm)
- DPN + ochraniacz prądowy w dwóch modułach (2 x 17 mm)
- modułowa seria wyłączników od 60 A do 125 A

Wyłączniki i nawiązujące produkty są chronione patentem. Z uwagi na międzynarodowe konwencje i ewentualne ogromne konsekwencje nie myślimy, żeby ktoś próbował kopiować (co znamy u innych produktów). Staramy się w ten sposób zabronić głównie możliwemu pozbawieniu wartości produktów. W przypadku łącznika chodzi przede wszystkim o ogólnoświatowe patenty na mechanizm wyłączający, natychmiastową spouą», itd. a w dalszej kolejności także o ogólnoświatowe użytkowe wzory jakim jest mocujący mechanizm na DIN listwę i podobnie.
Można wyprodukować wartości od 0,5 aż do 63 A (w jakimolwiek amperażu, to jest zróżnicowaniu np. tylko po 1 A).
Są konstruowane przede wszystkim dla prądu przemiennego, ale możliwe jest ich użycie też dla prądu stałego, gdy jest konieczne liczyć się (dzięki wyższemu wysiłkowi kontaktów) ze zniżeniem wytrzymałości zwarciowej o około 20%.
Według dotychczasowych ustaleń i porównań tylko wyżej wymienionych głównych zalet, jesteśmy przekonani, że z tym naszym CZESKIM wyłącznikiem zabezpieczającym rozwojowej serii BONEGA® P-E-P stanęliśmy na pomyślnym wierzchołku najlepszych producentów wyłączników na świecie.

Wejście lub wyjście przyłączyć jak na górny tak i na dolny zacisk, bez naruszenia jakiejkolwiek funkcji wyłącznika. Ta własność wam umożliwi jak łatwiejszy montaż tak i różne zmienne regulacje składu rozdzieleń w samych rozdzielnicach.

Elektromagnetyczna rychlospouą» z wybijającym wirnikiem dla ochrony przed zwarciem jest skonstrułowana tak, że nie ma żadnego nastawianego elementu. Charakterystyka jest określona wyborem przekroju miedzianego drutu cewki, ilością gwintów a przedpięciem sprężyny v jądrze cewki. To konstrukcyjne rozwiązanie wyklucza więc możliwość zmiany prezentowanych wartości naszych wyłączników pod wpływem upuszczenia lub wstrząsu.
Przeciwwstrząsowa odporność występuje dzięki bardzo trafnemu uloľeníu własnych konstrukcyjnych elementów.

Pokrycie IP 20 ma sam wyłącznik - svą konstrukcją chroni przed niebezpiecznym dotykiem palcem i przed wniknięciem obcych małych przedmiotów.
Wysoka jakość wynika jak z wyboru odpowiednich materiałów i z konstrukcji tak równocześnie z dokładnej kilkakrotnej kontroli wyjściowej wszystkich parametrów u każdego wyłącznika :

Wysokość zacisków¨¨ odpowiada innym naviązującym elektrycznym przyrządom firmy BONEGA® jakimi są ochroniacze, modułowe wyłączniki, itd.

W całym zakresie do ln 63 A jest ustalony przekrój 35 mm2 dla przewodu pełnego a 25 mm2 dla przewodu przeplatanego. Geometryczny przekrój zacisków wynosi 50 mm2. Przekrój 35 mm 2 u wszystkich znamionowych wartości z pewnością docenicie przy montażu większych przekrojów przewodników, gdy istnieje konieczność ich wymiarowania dla większej dostarczanej mocy. Odpada tak rozwiązywanie tych problemów przy pomocy zacisków dodatkowych, gdzie mogą pojawić się opory przejściowe.

Nove wykonanie zacisków (wytworzone są z jednego kawałka z podwójnym przeplataniem, przez któe przechodzi śruba, co całkowicie wyklucza możliwość rozerwania przy montażu i wyraĽnie ogranicza możliwość zciągnięcia gwintu).
Same zaciski strzemieniowe mają w dolnej części jeszcze rowki poprzeczne, które ograniczą wyciągnięcie przewodnika z zacisku lub po dociągnięciu przewód wryje się do rowków i jednocześnie dochodzi przez to do zwiększenia powierzchni przekaĽnikowej, tzn. do wyraĽnego ograniczenia oporów przejściowych.
Zaciski stzremieniowe są ułożone we własnej obudowie wyłącznika tak, że śruby zacisków nie mogą z korpusu wyłącznika wypaść i v przypadku, że są cakowicie wyśrubowane z własnego zacisku. Ta zaleta jest zapewniona tym, że otwór na śrubokręt w plastikowej paczuszce (obudowie) wyłącznika ma mniejszą średnicę niż średnica główki śruby. Głowa śruby jest przystosowana jak dla krzyżowego tak jednocześnie i dla płaskiego śrubokręta.

U serii P-E-P można użyć jak widełkowych, tak i grzebieniowych (języczkowatych) łączających listw. Jednak poglądy na używanie tych dwóch typów się różnią.
Widełkowe:
a) plusy
o tym, że się wkładają pod główkę śruby do górnej części dwuczęściowego zacisku niezabierają tak żadnej przestrzeni w dolnej części zacisku, czym umożliwiają bezproblemowe przyłączenie przewodów doprowadzających.
b) minusy
o przy dośrubowaniu śruby zacisku widełki się mogą rozciągnąć do stron, przez co się zasadniczo zniży powierzchnia przenośna a co za tym idzie nośność prądowa (czasami może takie niedoskonałe połączenie powodować dosłownie "wypalenieí" połączeniaa potem może dojść do kompletnej utraty wartości tak połączonych wyłączników czy innych urządzeń między sobą)
o u niektórych typów wyłączników, gdzie nie ma dostatecznej izolacji między jednotliwymi zaciskami może dojść w pewnych okolicznościach nawet zwarcia międzyfazowego. Nasze wyłączniki P-E-P temu zjawisku umieją zabronić (patrz zaleta 20) !!!
Grzebieniowe (języczkowate):
a) plusy
o grzebień (języczek) tworzy także równocześnie dociskową (drugą) powierzchnię zacisku na wsadzony przewód a ogranicza na minimum możliwe opory przejściowe
o jeśli listwy podłączające są s vývody na okraju listwy umożliwia wysokościowe umieszczenie zacisku włożyć naprzeciw sobie dwie takie podłączające listwy i osiągać tak dwukrotność nośności przekaĽnikowej.
Nośność prądowa jednej takiej listwy przy zasilaniu od okraju jest 80 A , u dwóch naprzeciw siebie umieszczonych listw jest więc aż 160 A, przy zasilaniu od środka jednej listwy jest nośność prądowa 130 A a u dwóch naprzeciw sobie umieszczonych listw wynosi aż 260 A !!!
b) minusy
o tym, że się wkładają do dolnej części zacisku zabierają tak część jego przekroju,czym komplikują przyłączenie przewodów doprowadzających
Listwy się dostarcza albo w przekrojach 16 mm2 albo 10 mm2, z izolacją ze samozgaszającego ABS-VO (własności ABS), u których są miedziane kontakty (języczki) zaraz u okraju listw. Patrz nasza oferta wyposażenia do wyłączników.

Wyłączniki są przeznaczone do przymocowania na listwie DIN EN 50 022 (szerokość - 35 mm, grubość 0,8 - 2 mm). Na rynku europejskim się objawiają DIN listwy z wyższymi tolerancjami rozmiarów, którym nasze bardziej zmienne rozwiązanie ruchomej zapadki jest bardziej przystosowawcze (odpowiada więc i mniej dokładnym wykonaniom DIN listw).

na listwę DIN EN 50 022 (szerokość - 35 mm, grubość 0,8 - 2 mm)
Zatrzymanie zapadki w skrajnych pozycjach ułatwia jak montaż wyłączników na DIN listwę, tak ich demontaż.
a) montaż wyłącznika na DIN listwę
Pozycja nr. 1 według przedstawionego obrazku pokazuje stan włączony. W tym stanie wyłącznik się mocno zawiesi w górnej części za wypust (patrz pozycja A) na DIN listwie a spodnią stroną dotyka DIN listwy zciętą powierzchnią aretacyjną zaplatky. Po naciśnięciu na wyłącznik z czołowej (użytkowej) strony a to tylko ręką zapadka się posunie w kierunku na zewnątrz, ale nie aż do skrajnej - wyłączonej powierzchni zatrzymującej, lecz tylko przejdzie okraj DIN listwy a bez jakiejkolwiek pomocy innym przyrządem zapadka się przypewni sama na DIN listwie – patrz pozycja nr..2.
b) demontaż wyłącznika z DIN listwy
Przy demontażu, gdy jest zapadka zatrzymująca wyłącznika w pozycji nr. 2, jest potrzeba dostać zapadkę zatrzymującą do pozycji nr. 3 a to za pomocą na przykład śrubokrętu, który się przeciągnie przez otwór záplatky i wyciągnie się na zewnątrz, gdzie zostanie zatrzymana a śrubokręt można odłożyć. Tę korzyść docenicie przede wszystkim przy montażu więcejbiegunowych wyłączników, gdzie wystarczy na odaretowanie tylko jeden przyrząd a to jeszcze bez użycia przez cały czas demontażu z DIN listwy, lub záplatky wystarczy wyciągnąć tylko do skrajnych pozycji zatrzymania.

Przede wszystkim przy naprawach w starych tablicach rozdzielczych docenicie tę korzyść możliwego zaczepienia naszych wyłączników na równą powierzchnię bez użycia DIN listwy. Ten wariant nie wymaga żadnej korekcji wyłącznika. Zasada polega na tym, że do równej powierzchni na wymagane miejsce przyśrubujecie śrubę z płaską główką i zostawicie ją około 5 mm niedośrubowaną od powierzchni. Na tak przygotowaną śrubę nasuniecie wyłącznik zabezpieczający, gdzie w tym celu w górnej części jest wycięcie. W spodniej części wysuniecie zapadkę zatrzymującą do skrajnej "otwartej" pozycji z otworem w tej zapadce przymocujecie drugą śrubą wyłącznik do równwj powierzchni.
Dostarczamy jak w wykonaniu kolorowym według wartości prądów znamionowych (odpowiadających oznaczeniu paticových bezpieczników), tak w czarnym wykonaniu.

Zaplombowanie dĽwigienki jest umożliwione tym, że w obu bocznych przewodzących ścianach vypínací dĽwigienki są otwory, którymi można przeciącnąć plombujący drucik. Ten plombujący drucik przechodzi rowkiem w ruchomej dĽwigience, który jest na niej wytworzony w obu pozycjach (jak włączonej, tak wyłączonej) a tym uniemożliwia ruch dĽwigienki. W przypadku, że dĽwigienka jest zaplombowana w pozycji wąłczonej, ten brak ruchu nie zabrania własnej funkcjonalności wyłącznika to jest, że w przypadku zwarcia czy przeciążenia obieg elektryczny będzie odstawiony (niezależnie od pozycji dĽwigienki).

Nawiązanie całej serii wyposażenia jest uregulowane z obu stron wyłącznika a to bardzo łatwym "zaklapnięciem" bez użycia narzędzi. Na lewej i prawej stronie jest samolepiący plastikową płytką przelepiony otwór, na który navazuje wewnątrz ruchomy mechanizm dĽwigienki, gdy przez element łączący jest sygnalizowany stan dĽwigienki albo drugim otworem jest mechanizm wyłączający bezpośrednio obsługiwany. Chodzi o přísluąenství jednego z najlepszych producentów w Europie, tj. MERLIN - GERIN. Ten ich bardzo doskonały system zawiera oprócz tego podpięciowe cewki, cewki wybijające, kontakty pomocnicze,i inne., które regulująí zabezpieczanie, obsługę regulacji,obsługę zdalaczynną, zdalaczynną sygnalizację włączonej i wyłączonej pozycji wyłącznika, programowanie i mierzenie i posuwają tym wykorzystanie naszych wyłączników zabezpieczających i do obszaru automatyzacji sterowania różnymi procesami.Te elementy można także między sobą łączyć i wytwarzać tak różne kombinacje dla dokładnej informacji. Więcej patrz nasza oferta wyposażenie do wyłączników.
Wyłączniki nadprądowe serii P-E-P umożliwiają wytworzenie zgrupowanego urządzenia z ochraniaczem prądowym BONEGA® (składy takich całości) a to za pomocą kombinacji 1P+N z dwubiegunowym ochraniaczem prądowym lub 3P+N z czterobiegunowym ochraniaczem prądowym (patrz. ochraniacze ) za pomocą 2P a 4P listw łączących (patrz. wyposażenie wyłączników i ochraniaczy prądowych)
Każda sztuka wyłącznika jest ze spodniej strony opieczętowana symbolami, które oznaczają charakterystykę, wartość prądu znamionowego, miesiąc produkcji (od początku produkcji) numer konkretnej pracownicy (pracownika), który produkt złożył (a). Tym jest zapewniony nadzór w przypadku reklamacji a samych pracovnków to motywuje do większej odpowiedzialności za wykonaną pracę.
Dzięki tej zalecie można te wyłączniki zastosować także na rynku amerykańskim.
![]() |
Szybkie i elastyczne przystosowanie produkcji do wymagań odbiorców spoczywające w prostym procesie postępowania ,gdzie możliwe jest produkowanie kilka typów równocześnie. Przygotowuje się kolejne kierowane przez komputer wyjściowe kontrolne urządzenie, które umożliwi bardzo znaczące zwiększenie objętości produkcji. |
Paczuszki są przeznaczone na 12 modulów, więc w paczce jest albo 12 sztuk jednobiegunowych, 6 szt. dwubiegunowych, 4 szt. trzybiegunowych lub 3 szt. czterobiegunowych wyłączników (całkowita waga wyłączników w jednej paczuszce wynosi według typu około 1,3 kg).
Dokładne wagi wyłączników patrz Warunki dostaw - přepravní informacje dla elektromateriału.
W przypadku, że w paczuszce jest tylko jeden typ wyłączników jest z jednej strony paczuszki strzałka z kodem kreskowym (patrz obrazek w lewo), gdzie jest między innymi opisany przede wszystkim typ, charakteyisyika, wartość prądu znamionowego i ilość sztuk.
W przypadku, że w paczuszce jest więcej typów są na strzałce wyznaczone typy i ilość sztuk (viz. obrazek w prawo), które się tam dopisuje ręcznie dopiero przy pakowaniu.Na pewno ten sposób oznaczania docenicie nie tylko przy odbiorze dostarczonego towaru, ale także przy własnym montażu już na stanowisku pracy.
Ta zaleta wynika jednak z vytwarzania dość wysokich zapasów rozporządzalnych w najczęściej żądanych typach a także z tego, że produkcja ma miejsce bezpośrednio w jednym arealu naszej firmy, co umożliwia natychmiastową komunikację działu handlowego z produkcją. Sama szybkość dostaw wynika przede wszystkim z wykorzystania służb dostawczych PROFI - PRZESYŁKI , które wam dostarczą przesyłkę w odróżnieniu od zwykłej przesyłki Czeskiej poczty bezpośrednio na wskazany adres w większości do 24 godzin i za bardzo dobre ceny.
Na przykład dostarczenie samych wyłączników o wartości 23.000,- Kč bez VAT, co
odpowiada mniej więcej vadze 30 kg ze Sudoměřic nad Moravou do Aąe (cca 500 km)
kosztuje przy dostawie PROFI PRZESYŁKą tylko 65,- Kč, co obciąży cenę sprzedaży
tylko wartością kosztów 0,28% (patrz szczegółowy cennik hasło - lewa listwa -
"jak kupować" (in
English
)).
Abyście nie musieli składować żadnych zapasów magazynowych lub aby były tylko
minimalníe zabezpieczamy dostawy dokładnie na sztukę bez uwarunkowań odbioów po
całych opakowaniach. Ponadto w celu uproszczenia tych zakupów faxem lub emailem
są na tych www stronach do waszej dyspozycji do wydruku formularze zamówień (patrz
hasło >> lewa listwa >> "jak kupować" (in
English
)), które sobie wasi pracownicy zajmujący
się kupnem, mogą skopiować i wpisywać do nich tylko ilość sztuk i potem
odfaxować bądĽ posłać je emailem. Naturalnie przyjmujemy również zamówienia
telefoniczne. Przygotowujemy zakupy przez internet.
Są produkowane według bardzo wymagającej Europejskiej normy ČSN EN 60898 i jej uzupełnień. Są zdolne w znacznym stopniu spełniać wymagania projekcyjne na połączenie wyłączników z braniem pod uwagę zachowania selektywności a także wymagania dotyczące poszczególnych charakterystyk B i C.
| - produkt ma certyfikat Elektrotechnicznego instytutu doswiadczalnego Czech | |
|
|
- produkt spelnia warunki ustalone czeskimi przepisami |
| CB TEST | - produkt spelnia europejskie warunki użytkowania |
| - produkt spełnia europejskie warunki oświadczenia o zgodnosci z przepisami | |
|
|
- produkt zyskał prestiżowy certyfikat SEMCO |

Wszelkie certyfikaty i potwierdzenia o zgodności są do waszej
dyspozycji do druku na haśle >> lewa listwa >> "certyfikaty
i potwierdzeniaí" (in English
).
Na naszych produktach jest możliwe dzięki uzyskanym certyfikatom zastosować te
symbole : CE, esč, SEMKO
Žyczymy wam z naszymi czeskimi produktami większych sukcesów w
prowadzonej dziaůalno)ci gospodarczej dzięki jakości, dobrej cenie, solidności i
powadze w stosunkach handlowych, ponieważ w każdym produkcie odnajdziecie oprócz
wyżej wymienionych zalet także i kawałek nas samych
|
|
|
Webmaster: Michal Hudeček |
