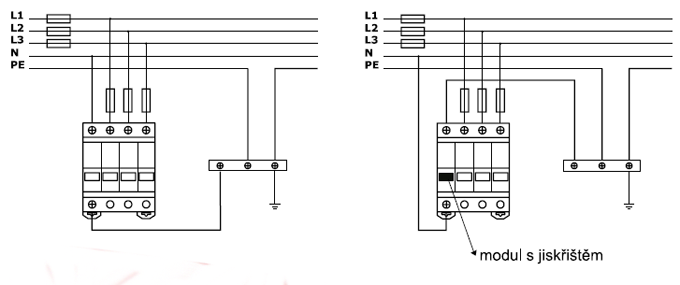

1. Možnosti zapojení

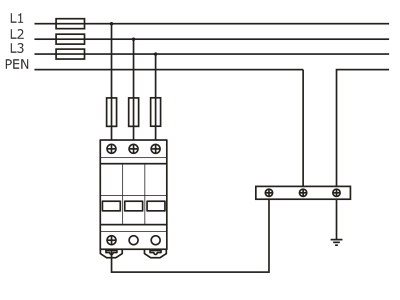

a) V síti TN-C

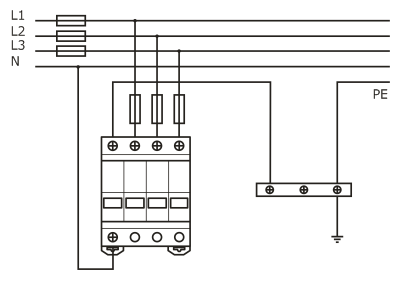

b) V síti TT

c) V síti TN-S

2. SCHÉMA ZAPOJENÍ UNIVERZÁLNÍHO POMOCNÉHO SIGNALIZAČNÍHO KONTAKTU

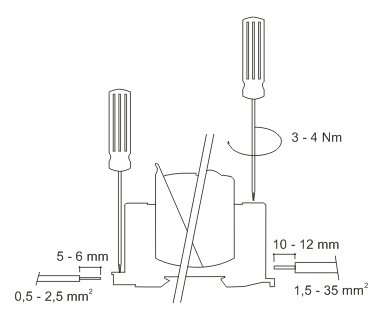

3. připojení vodičů a možnosti propojení

- připojitelnost vodičů do třmenových svorek 1,5 až 35 mm²

- připojitelnost vodičů do signalizačního kontaktu 0,5 až 2,5 mm²

- utahovací moment až 4 Nm

Můžete si zvolit libovolný systém pro propojení svorek.

U přepěťových ochran BONEGA lze použít k propojení jak hřebenové (jazýčkové) normalizované propojovací lišty, tak vidlicové, které jsou dostupné u většiny prodejců.

Názory na použití vidlicových a hřebenových typů se však různí. viz. rozdíly mezi vidlicovými a hřebenovými propojovacími lištami

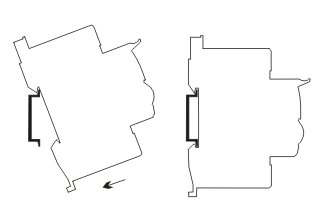

4. Montáž na lištu DIN

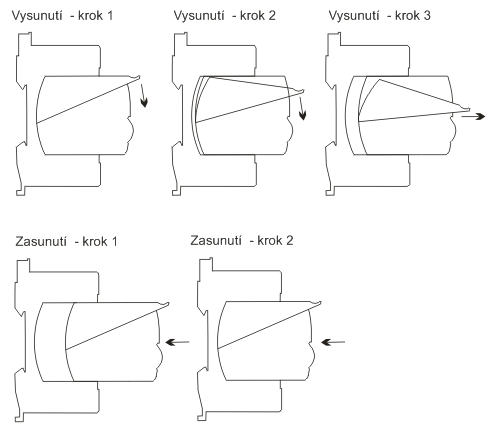

5. Postup výměny opotřebených varistorových modulů:

Při výměně opotřebených varistorových modulů nemusíte demontovat krycí desku rozvaděče a navíc vytažení docílíte jen pomocí prstu.

6. Rozměrové schema

7. Čelní pohledy
