Průmyslové stykače ELES
Vzduchové stykače ELES - MPC jsou vhodné především pro spínání a rozpínání asynchronních motorů s kotvou nakrátko a to jak z klidu, tak k vypínání v chodu a k ovládání dalších elektropřístrojů a zařízení.
Obrázky
Základní technické údaje
vhodné především pro spínání asynchronních motorů s kotvou nakrátko a to jak pro spouštění z klidu, tak k vypínání v chodu motoru
| Technické údaje | |
| Proudové zatížení (A): | 9 až 95 |
| Kategorie | AC - 3 (3 fázový střídavý proud) |
| Ovládací napětí | a) AC 230 V 50/60 Hz (střídavý proud) b) AC 24 V 50/60 Hz (střídavý proud) |
| Konstrukce | Vzduchová (kontakty pracují ve vzduchu při normálním atmosférickém tlaku) |
| Montáž D 09 až D 32 | na DIN lištu |
| Montáž D 40 až D 95 | na DIN lištu a také s možností přišroubování |
| Montážní poloha | horizontální i vertikální |
| Odpovídají normě | ČSN EN 60 947-1 |
| Příslušenství: | čelní pomocné kontakty LA 1, tepelná relé LR 2 ..... atd. |
| Jmenovité výkony 3-fázových motorů při AC-3 | |||||
| Stykač ELES typ |
napětí 230V |
napětí 400V |
napětí 480V |
napětí 660V |
jednotka - |
| MPC-D 09 | 2,2 | 4 | 4 | 5,5 | kW |
| MPC-D 12 | 3 | 5,5 | 5,5 | 7,5 | kW |
| MPC-D 18 | 4 | 9 | 9 | 10 | kW |
| MPC-D 25 | 5,5 | 11 | 11 | 15 | kW |
| MPC-D 32 | 7,5 | 15 | 15 | 18,5 | kW |
| MPC-D 40 | 11 | 18,5 | 18,5 | 30 | kW |
| MPC-D 50 | 15 | 22 | 22 | 33 | kW |
| MPC-D 65 | 18,5 | 30 | 30 | 37 | kW |
| MPC-D 80 | 22 | 37 | 37 | 45 | kW |
| MPC-D 95 | 27 | 45 | 45 | 55 | kW |
obr: Stykač ELES - MPC s připojeným pomocným kontaktem LA 1 a tepelným relé LR 2
| Střední příkon ovládacích obvodů: | |||||||||
| Záběrový 50 Hz / Cos φ 0,75 | |||||||||
| MPC-D09 | MPC-D12 | MPC-D18 | MPC-D25 | MPC-D32 | MPC-D40 | MPC-D50 | MPC-D65 | MPC-D80 | MPC-D95 |
| 70 VA | 70 VA | 70 VA | 100 VA | 100 VA | 100 VA | 250 VA | 250 VA | 250 VA | 250 VA |
| Přídržný 50 Hz / Cos φ 0,3 | |||||||||
| MPC-D09 | MPC-D12 | MPC-D18 | MPC-D25 | MPC-D32 | MPC-D40 | MPC-D50 | MPC-D65 | MPC-D80 | MPC-D95 |
| 8 VA | 8 VA | 8 VA | 9 VA | 9 VA | 9 VA | 26 VA | 26 VA | 26 VA | 26 VA |
Poznámka:
Stykače ELES jsou plně kompatibilní s dalším našim příslušenstvím ELES (čelní pomocné kontakty, tepelná relé) a jiným běžně dostupným na našem trhu, jako jsou boční pomocné kontakty, časovače, a další.
Všeobecné provozní podmínky
(kontakty pracují ve vzduchu při atmosferickém tlaku)
1. Montáž i údržbu musí provádět pouze osoba znalá a s příslušnou elektrotechnickou kvalifikací, která seznámí provozovatele s podmínkami bezpečného provozu:
- výrobek nesmí být použit k jiným účelům než je vyroben.
- výrobek nesmí být svévolně upraven proti typovému provedení.
- výrobek nesmí být provozován v jiné než v povolené pracovní poloze, pokud není změna sjednána s výrobcem.
- výrobek nesmí být provozován na jiné napětí, proud a kmitočet, než na jaký byl vyroben, nebo odborně upraven.
2. Výrobek musí být umístěn a zajištěn tak, aby byla znesnadněna manipulace osobám bez elektrotechnické kvalifikace, zejména dětem.
3. Před každým novým uvedením do provozu například po opravě, údržbě apod. se osoba znalá musí přesvědčit, zda je obnoveno v plném rozsahu krytí a všechna opatření pro zajištění bezpečnosti.
4. Při provozu je třeba dbát na to, aby nevzniklo nebezpečí požáru nebo výbuchu při vzniku plynů, výparů hořlavých kapalin a výskytu hořlavého prachu.
5. Každá manipulace s výrobkem osobou znalou mimo měření izolovanými hroty měřícího přístroje musí být prováděna bez napětí.
6. Výrobek nesmí být provozován v podmínkách a prostředí, které nezaručují bezpečný provoz. Např. umístění na hořlavém podkladu, kryt z hořlavého materiálu, nedokonalé krytí proti vniknutí cizích těles případě proti vodě nebo jiným kapalinám.
7. Pro manipulaci na stykačích za provozu platí zásady pro obsluhu a práce pod napětím na el. zařízení dle ČSN 33 2000-4-41. Rovněž je nutné dodržovat bezpečnou vzdálenost od stykačů z hlediska možnosti výšlehu oblouku při vypínání stykače.

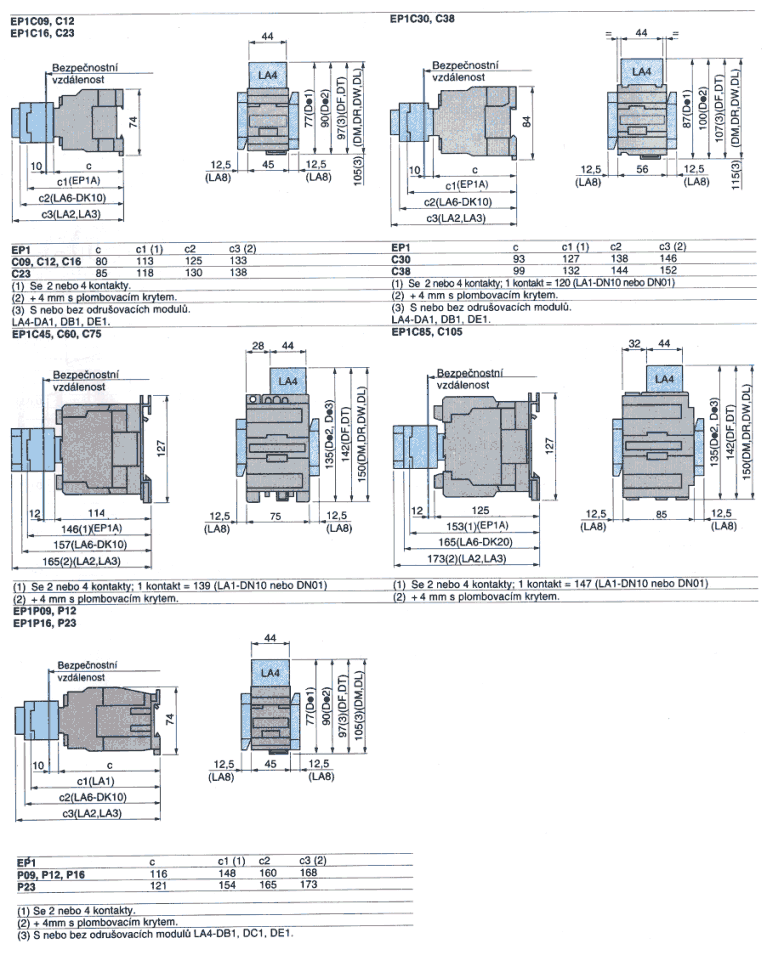

Rozměry
