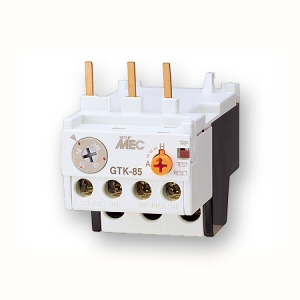

Tepelné relé řady GTH a GTK

Nastavení
1. Třípolohová regulace.
Nastavení se provádí pomocí otočného regulátoru ve směru "+" nebo "-". Nastavení je třístupňové.
2. Nastavení resetu
Ruční - otočením resetovacího ovladače do polohy "H" Automatické - stisknutím resetovacího ovladače a otočením o 90° proti směru hodinových ručiček.	Ruční reset	Automatický reset
3. Ukazatel stavu
V případě, že je ukazatel stavu (TOR) vysunutý o 2-3 mm, signalizuje, že: a) Tepelné relé je vyřazeno z funkce (reset) b) Tepelné relé zareagovalo na přetížení

Typ GTH (bez diference)
Typ	Rozsah nastavení	Jmenovitý proud			Použití pro stykače
Typ	Rozsah nastavení	Min	Med	Max	Použití pro stykače
GTH-22	0.14	0.1	0.14	0.16	GMC-9 12 18 22
	0.21	0.16	0.21	0.25
	0.33	0.25	0.33	0.4
	0.52	0.4	0.52	0.63
	0.82	0.63	0.82	1
	1.3	1	1.3	1.6
	2.1	1.6	2.1	2.5
	3.3	2.5	3.3	4
	5	4	5	6
	6.5	5	6.5	8
	7.5	6	7.5	9
	8.5	7	8.5	10
	11	9	11	3
	15	12	15	18
	19	16	19	22
GTH-40	5	4	5	6	GMC-32 40
	6.5	5	6.5	8
	7.5	6	7.5	9
	8.5	7	8.5	10
	11	9	11	13
	15	12	15	18
	19	16	19	22
	22	18	22	26
	30	24	30	36
	34	28	34	40
GTH-85	8.5	7	8.5	10	GMC-50 65 75 85
	11	9	11	13
	15	12	15	18
	19	16	19	22
	22	18	22	26
	30	24	30	36
	34	28	24	40
	42	34	42	50
	55	45	55	65
	65	54	65	75
	74	63	74	85
Typ	Rozsah nastavení	Jmenovitý proud			Použití pro stykače
Typ	Rozsah nastavení	Min	Med	Max	Použití pro stykače
GTH-100	41	34	41	50	GMC-100 125
	48	39	48	57
	56	43	56	65
	67	54	67	80
	80	65	80	100
	107	85	107	125
GTH-150	41	34	41	50	GMC-150
	48	39	48	57
	56	43	56	65
	67	54	67	80
	80	65	80	100
	107	85	107	125
	130	100	130	150
GTH-220	80	65	80	100	GMC-180 220
	107	85	107	125
	130	100	130	160
	150	120	150	180
	200	160	200	240
GTH-400	107	85	107	125	GMC-300 400
	130	100	130	160
	150	120	150	180
	200	160	200	240
	250	200	250	300
	350	260	350	400
GTH-600	250	200	250	300	GMC-600 800
	350	260	350	400
	500	400	500	600
	660	550	660	800

Typ GTK (s diferencí)
Typ	Rozsah nastavení	Jmenovitý proud			Použití pro stykače
Typ	Rozsah nastavení	Min	Med	Max	Použití pro stykače
GTK-22	0.14	0.1	0.14	0.16	GMC-9 12 18 22
	0.21	0.16	0.21	0.25
	0.33	0.25	0.33	0.4
	0.52	0.4	0.52	0.63
	0.82	0.63	0.82	1
	1.3	1	1.3	1.6
	2.1	1.6	2.1	2.5
	3.3	2.5	3.3	4
	5	4	5	6
	6.5	5	6.5	8
	7.5	6	7.5	9
	8.5	7	8.5	10
	11	9	11	3
	15	12	15	18
	19	16	19	22
GTK-40	5	4	5	6	GMC-32 40
	6.5	5	6.5	8
	7.5	6	7.5	9
	8.5	7	8.5	10
	11	9	11	13
	15	12	15	18
	19	16	19	22
	22	18	22	26
	30	24	30	36
	34	28	34	40
GTK-85	8.5	7	8.5	10	GMC-50 65 75 85
	11	9	11	13
	15	12	15	18
	19	16	19	22
	22	18	22	26
	30	24	30	36
	34	28	24	40
	42	34	42	50
	55	45	55	65
	65	54	65	75
	74	63	74	85
Typ	Rozsah nastavení	Jmenovitý proud			Použití pro stykače
Typ	Rozsah nastavení	Min	Med	Max	Použití pro stykače
GTK-100	41	34	41	50	GMC-100 125
	48	39	48	57
	56	43	56	65
	67	54	67	80
	80	65	80	100
	107	85	107	125
GTK-150	41	34	41	50	GMC-150
	48	39	48	57
	56	43	56	65
	67	54	67	80
	80	65	80	100
	107	85	107	125
	130	100	130	150
GTK-220	80	65	80	100	GMC-180 220
	107	85	107	125
	130	100	130	160
	150	120	150	180
	200	160	200	240
GTK-400	107	85	107	125	GMC-300 400
	130	100	130	160
	150	120	150	180
	200	160	200	240
	250	200	250	300
	350	260	350	400
GTK-600	250	200	250	300	GMC-600 800
	350	260	350	400
	500	400	500	600
	660	550	660	800

Typ GTH-M pro Mini stykače
Typ	Rozsah nastavení	Jmenovitý proud			Použití pro stykače
Typ	Rozsah nastavení	Min	Med	Max	Použití pro stykače
GTH-12M	0.14	0.1	0.14	0.16	GMC-6M 9M 12M 16M
	0.21	0.16	0.21	0.25
	0.33	0.25	0.33	0.4
	0.52	0.4	0.52	0.63
	0.82	0.63	0.82	1
	1.3	1	1.3	1.6
	2.1	1.6	2.1	2.5
	3.3	2.5	3.3	4
	5	4	5	6
	6.5	5	6.5	8
	7.5	6	7.5	9
	8.5	7	8.5	10
	11	9	11	13
	15	12	15	16

Typ GTK-M pro Mini stykače
Typ	Rozsah nastavení	Jmenovitý proud			Použití pro stykače
Typ	Rozsah nastavení	Min	Med	Max	Použití pro stykače
GTK-12M	0.14	0.1	0.14	0.16	GMC-6M 9M 12M 16M
	0.21	0.16	0.21	0.25
	0.33	0.25	0.33	0.4
	0.52	0.4	0.52	0.63
	0.82	0.63	0.82	1
	1.3	1	1.3	1.6
	2.1	1.6	2.1	2.5
	3.3	2.5	3.3	4
	5	4	5	6
	6.5	5	6.5	8
	7.5	6	7.5	9
	8.5	7	8.5	10
	11	9	11	13
	15	12	15	16

Elektronické tepelné relé GMP

Umožňují různé způsoby zapojení

Přímá instalace na stykač
Oddělená instalace přes adaptér

2. Široký rozsah proudů / časových nastavení

.Elektronické tepelné relé GMP
AF	Typ	CT	Použití pro stykače	Výchozí rozsah nastavení (A)
22	GMP22-2P	0.3~1.5 1~5 4.4~22	2CT	GMC-9 12 18 22
	GMP22-2PD
	GMP22-3P 3PR		3CT
	GMP22-2S	0.3~1.5 1~5 4.4~22	2CT
	GMP22-3S 3SR		3CT
	GMP22-2T	0.3~1.5 1~5 4.4~22	2CT
	GMP22-3T 3TR		3CT
40	GMP40-2P	4~20 8~40	2CT	GMC-32 40
	GMP40-3P 3PR		3CT
	GMP40-2S	4~20 8~40	2CT
	GMP40-3S 3SR		3CT
	GMP40-2T	4~20 8~40	2CT
	GMP40-3T 3TR		3CT
80	GMP80-2S	16~80	2CT	GMC-50 65 75 85
	GMP80-3S 3SR		3CT

tepelné relé DMP s digitálním ovládáním

Umožňují:

1. Několikanásobnou ochranu

proti přepětí
proti podpětí
uzamčení
nevyrovnanosti fází
převrácené asymetrii fází
proti chybě v uzemnění
proti zkratu

2. Vyhodnocování v reálném čase a s vysokou přesností při použití Micro Controller Unit

3. LED Displej, který ukazuje příčiny chyb a hodnoty.

4. Funkce 3 fázového digitálního měřidla

5. Zobrazuje zatížení motoru v % (snadná kontrola zatížení motoru).

7. Použitelné v inverzních ovládacích obvodech (20~200Hz)

8. Elegantní design

tepelné relé DMP s digitálním ovládáním - standard
Typ	Montážní panel	Výchozí rozsah nastavení (A)
	Jednotka
Šroub	DMP06-S	0.5~6
	DMP60-S	5~60
Tunel	DMP06-T	0.5~6
	DMP60-T	5~60

tepelné relé DMP s digitálním ovládáním - s ochranou uzemnění
Typ	Montážní panel	Výchozí rozsah nastavení (A)
	Jednotka
Šroub	DMP06-SZ	0.5~6
	DMP60-SZ	5~60
Tunel	DMP06-TZ	0.5~6
	DMP60-TZ	5~60

Montáž

Montáž tepelných relé do 80 A:

a) Přímo na stykač

b) Pomocí adaptéru pro oddělenou montáž, který lze uchytit na 35 mm DIN lištu nebo pomocí šroubů.

Montáž tepelných relé nad 80 A:

a) Přímo na stykač

b) Pomocí adaptéru pro oddělenou montáž, který lze uchytit pomocí šroubů
