Proudové chrániče BONEGA® PEP-10P (10 kA) do 63 A


Obsah stránky

1. Charakteristika

2. Signalizace poruchy pomocí polohy páčky

3. Technické údaje

4. Obrázky

5. Montážní pokyny

6. Zkušební pokyny

Další informace

Ceník ke stažení

Katalog v PDF

Certifikáty

O krytí IP

Odborné dotazy

Kde nakoupit výrobky BONEGA

Dodavatelské podmínky

Jak nakupovat

Charakteristika

Proudové chrániče BONEGA® PEP-10P zajišťují odpojení, spínání a ochranu elektrických obvodů proti zemním poruchovým proudům. Mají elektromechanickou spoušť na reziduální proud, která pracuje bez pomocného napájecího zdroje a automaticky rozpojí obvod při zemním, poruchovém proudu mezi fází a zemí větším než jmenovitý reziduální proud I/\n.

Tyto proudové chrániče lze s výhodou propojovat s jističi BONEGA pomocí propojovacích lišt.

zpět na obsah

Signalizace poruchy pomocí polohy páčky

Na první pohled lze odlišit vypnutí uživatelem
nebo zkratem (příp. přetížením).





V případě vypnutí chrániče uživatelem se páčka přesune z nejhornější polohy (3 = ON) do krajní spodní polohy (2=OFF). Opětovné sepnutí je pak přímé z polohy OFF do polohy ON.



POZOR: Chránič dokáže signalizovat poruchu v obvodu způsobenou zkratem nebo přetížením. Páčka v takovém případě spadne pouze do středové polohy. Při posunování páčky nahoru neklade žádný odpor a může vyvolat dojem vadné mechaniky.



NEJEDNÁ SE VŠAK O PORUCHU PŘÍSTROJE !!!



Tento stav má za úkol upozornit uživatele, že ochranný systém chrániče musel reagovat na vnější událost (zkrat, přetížení). V takovém případě je třeba hledat příčinu.



Obnovit činnost chrániče lze pak tímto postupem:



a) ovládací páčku je nutné ze středové polohy nejprve přesunout do spodní polohy (na obrázku poloha 2). Při tomto přesunutí se musí překonat drobný odpor, který klade vnitřní mechanika. Dochází doslova k přesmyknutí (cvaknutí) mechanizmu. V této spodní poloze je teprve mechanika připravena k opětovnému sepnutí.



b) ze spodní polohy se po té páčka přesune do nejhornější polohy (na obrázku poloha 3). Při tomto pohybu je již kladen obvyklý odpor, který je známý při běžném zapínání přístroje.

zpět na obsah

Technické údaje

Bezpečnostní parametry
Jmenovitá podmíněná zkratová odolnost: 10000 A
Max. předřazená pojistka proti zkratu: 63 A gG
Bezpečnostní signalizace stavu kontaktů: optická signalizace skutečného stavu kontaktů (nezávislé na poloze páčky) pomocí červeného/zeleného terčíku s průhledným krytem
Ochrana proti mezifázovému zkratu: ochrana proti mezifázovému zkratu při vidlicovém propojení několika přístrojů mezi sebou přes hlavičkovou svorku je řešena pomocí izolačních přepážek.
Stupeň krytí ze všech stran pro samotný chránič (vyšší ochrana obsluhy) IP 20 pro samostatný chránič (ze všech stran) - svou konstrukcí chrání před nebezpečným dotykem prstem a před vniknutím cizích malých předmětů, před vniknutím vody je bez ochrany (proti vodě je třeba ochranu řešit až vlastní konstrukcí skříně rozvaděče)

IP 40 pro vestavěný chránič - svou konstrukcí chrání před nebezpečným dotykem i nástrojem a před vniknutím cizích velmi drobných předmětů, před vniknutím vody je bez ochrany (proti vodě je třeba ochranu řešit až vlastní konstrukcí skříně rozvaděče)

Montážní parametry
Provozní (montážní) poloha: libovolná
Montážní teplota:  - 20ºC až +55ºC
Upevnění chrániče: a) rychloupínacím unikátním patentním mechanismem (plastová západka s aretací v krajních polohách) na nosnou DIN lištu EN 50022 o šířce 35 mm s rozdílnou tloušťkou

b) na rovnou plochu pomocí dvou šroubů

c) chránič má ze spodní strany blokaci proti náklápění na DIN liště při dotahování svorek (svislá stabilizace přístroje na DIN liště)

Vyjmutí z DIN lišty: z řady již propojených přístrojů pomocí vidličkové nebo hřebenové propojovací lišty lze chrániče vyjmout bez nutné celkové demontáže propojovací lišty (max. s mírným průhybem lišty v případě horního propojení), umožňuje to vysunutí unikátního pomocného patentního mechanismu
Přívodní třmenové svorky a jejich připojitelnost:  s blokací proti nesprávnému vložení vodiče (pomocí závory, která je součástí třmenové svorky) spodní část ve tvaru písmene "U", což umožňuje napojení více vodičů o různém průměru spodní pohyblivá i horní pevná část svorky má příčné drážkování (pevnější spojení na větší přechodové ploše)
  • průřez (š.xv.) : 2x (8,2 x 7,8 mm) = 63 mm2
  • obvyklá připojitelnost: 35 mm2 plný vodič, 25 mm2 slaněný vodič
  • délka závitu šroubu v třmenové svorce je 3,4 mm
  • svorka je vyrobena z jednoho kusu plechu a je spojena přeplátováním (zamezení roztržení svorky)
  • šroub má zamezení proti vypadnutí pro případ vyšroubovaní ze závitu svorky
  • poloha svorky umožňuje připojení dvou propojovacích hřebenových lišt
Horní hlavičkové svorky:
  • umístěny na horní i spodní straně chrániče (obecně lze však doporučit propojení chráničů vidlicovou lištou především z horní strany do samostatné hlavičkové svorky neboť se tím předchází ohřívání samotného chrániče sálavým teplem z lišty = neovlivňuje se tak bimetal)
  • jsou chráněné proti mezifázovému zkratu plastovou přepážkou, která je však odlomitelná pro možnost uchycení průběžnou pásovou 1P lištou
  • spodní část hlavy šroubu je s břitem (zamezuje rozevírání vidliček při dotahování))
  • spodní část hlavy šroubu je kónická směrem k závitu (způsobuje svírání vidlicových propojovacích lišt směrem k dříku = zamezuje rozevírání vidliček při dotahování)
Krytí svorek: IP 20
Hlava šroubu: kombinace dvojitého křížování  (tzv. POZIDRIVE) a příčné drážky pro plochý šroubovák
Max. dotahovací moment svorek: 4 Nm
Přívod proudu (připojení vstupu pro AC): libovolně z obou stran (lze měnit vstup s výstupem)
Čelní uživatelský popis plocha na čelní straně přístroje (lze popisovat přímo na plast chrániče nebo na předem připravené popisky)

popis je pod průhledným odklápěcím krytem

rozměry: šířka 23 x výška 6,2 x tloušťka 0,3 mm (u 2P i 4P)

materiál: obyčejný kancelářský papír

předepsané popisky, které lze uživatelem doplňovat jsou volně ke stažení (ve formátu DOC) na www.bonega.cz

Montážní popis na čelní straně ve dvou místech = výhoda čitelnosti při různém výškovém uložení chráničů (u otvoru pro šroub)

dolní a horní montážní popiska má tyto rozměry: šířka 12,7 x výška 4,0 x tloušťka 0,5 mm

předepsané popisky, které lze uživatelem doplňovat jsou volně ke stažení (ve formátu DOC) na www.bonega.cz

Aplikační parametry
Počet pólů: 2, 4
Typ: AC
Jmenovité proudy: 0-6, 0-10, 0-13, 0-16, 0-20, 0-25, 0-32, 0-40, 0-63 A
Jmenovitý reziduální proud IΔn: 30, 100, 300 mA
Jmenovité napětí: 2P 230 V 50/60 Hz
4P 230/400 V 50/60 Hz
Příslušenství: signalizační kontakty, podpěťové spouště, napěťové spouště
Provozní teplota okolí:  - 30ºC až +60ºC (- 5 ºC až +40 ºC podle nařízení ČSN EN 60898)
Kalibrační teplota: +30 ºC podle ČSN (po dohodě lze i jinak)
Funkčnost při 50 i 60 Hz: ano
Provozní parametry
Kontakty: mžikové spínání kontaktů zamezující opalování kontaktů (prodlužujíce elektrickou i mechanickou životnost chrániče)
Testování: každého kusu při výrobě
Odvod tepla: odvětrání "komínovým efektem" pomocí drážek mezi jednotlivými moduly
(zvyšuje provozní stabilitu a spolehlivost)
Životnost mechanická: >= 1 000 cyklů (zapnutí a vypnutí)
Životnost elektrická: >= 1 000 cyklů (zapnutí a vypnutí)
Vyráběny podle normy: ČSN EN 61 008
Záruka 3 ROKY
Uživatelské a obchodní parametry:
Signalizace poruchy pomocí středové polohy páčky
Chráněná signalizace stavu kontaktů:  zakrytovaná průhledným krytem proti nežádoucímu mechanickému zablokování zvenčí a zamezení neoprávněným reklamacím
Kontrola konečným uživatelem: testovacím tlačítkem 1x za 6 měsíců
Platné patenty (počet): ano (1)
Popis - patent 1: vypínací mechanizmus
Skladovací teplota: – 40°C až + 85°C
Průmyslová ochrana: chránič je chráněn jako průmyslový vzor
Rychlost dodání v pracovních dnech: do 48 hodin

zpět na obsah

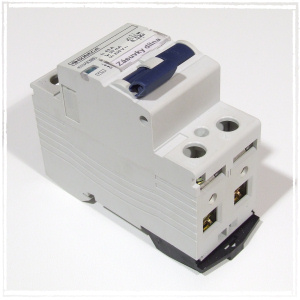

Obrázky





zpět na obsah

Montážní pokyny

  1. Směr připojení i pracovní poloha proudových chráničů je libovolná.

  2. 4-pólové proudové chrániče mohou být zapojeny i jako 2-pólové nebo 3-pólové, je však podmínkou připojení pracovního napětí na zkušební tlačítko.

  3. Upevnění se provede na lištu DIN EN 50022.

  4. Proudové chrániče mohou být použity jen v suchém a bezprašném prostředí.

zpět na obsah

Zkušební pokyny

  1. Před uvedením do provozu je nutné přezkoušet správnou funkci proudového chrániče pomocí zabudovaného zkušebního tlačítka (při stisknutí zkušebního tlačítka musí proudový chránič vypnout).

  2. Kontrolu funkce proudového chrániče pomocí zabudovaného zkušebního tlačítka je třeba opakovat 2x ročně (při stisknutí zkušebního tlačítka musí proudový chránič vypnout).

  3. V případě nevypnutí je proudový chránič vadný a musí se vyměnit.
