DVOUMODULOVÉ PROUDOVÉ CHRÁNIČE S NADPROUDOVOU OCHRANOU (15 KA)

Kombinovaný přístroj RCBO BONEGA® řady PEP 15PJ  je sdružen jen do dvou modulů 17,6 x 2 = 35,2 mm, což je vzhledem k dosažené 15 kA zkratové odolnosti (vypínací schopnosti) velká výhoda pro průmyslové aplikace

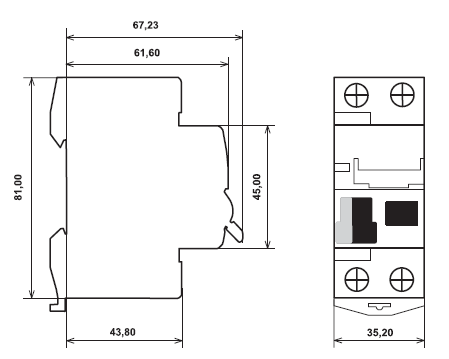

Mimořádně malé rozměry (především šířka 35,2 mm x výška jen 81 mm) řadí  proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ v kategorii vypínací schopnosti 15 kA k nejmenším na světě.

• celková výška tělesa je 81 mm + vyčnívající západka v pracovní poloze 4,9 mm
• celková šířka od západky včetně páčky ve vypnuté poloze 73,23 mm
• celková šířka od DIN lišty včetně páčky ve vypnuté poloze 67,23 mm
• celková šířka od DIN lišty po povrch 61,6 mm
• celková šířka od DIN lišty po povrch svorkové části 43,8 mm
• šířka ovládací části 45 mm
• výška horní opěrné části svorky od DIN lišty 19,0 mm
• výška pevné opěrné části svorky pro uložení vidlicové propojovací lišty od DIN lišty 33,0 mm
• šířka dvoj modulu 35,2 mm
• horní uživatelská popiska (A): šířka 32,8 x výška 6,2 x tloušťka 0,3 mm
• dolní a horní montážní popiska (B) šířka 35,2 x výška 4,8 x tloušťka 0,5 mm

V rozvaděči tedy zůstává více místa pro vedení a připojování vodičů. Tuto vlastnost oceníte především při použití v malých rozvaděčích.



Již nikdy se vám nestane, že vodič nebude správně připojen.



A                B              C

Pozice A - plně otevřená svorka

Pozice B - počátek svírání vodiče do svorky

Pozice C - částečně zatažená svorka, kdy je prostor pod svorkou postupně uzavírán blokační závorou



Každá svorka u RCBO má ve své pohyblivé spodní části takzvanou "plochou blokační závoru", která se při dotahování šroubu postupně vysunuje do prostoru pod svorkou. Zamezuje tak vsunutí vodiče pod třmen svorky, čímž by nedošlo k sevření vodiče do svorky.



Jedná se o velmi praktické řešení, které předcházení problémům při připojování vodičů v případě, kdy není do svorky přímo vidět . Tento princip tedy zcela vylučuje možnost vsunout vodič omylem pod svorku, která by pak byla sice dotažena, ale bohužel bez vodiče. Pokud se na to u konkurenčních přístrojů nepřijde ihned při montáži, dochází často ke skrytým reklamačním montážním závadám, které se mnohdy projevovaly až u uživatele (vodič mohl být sice v kontaktu se svorkou, ale při vyšším zatížení okruhu došlo doslova k vyhoření a tím k přerušení obvodu). Výrobcům rozvaděčů tak vznikaly nepříjemné dodatečné náklady na velmi "snadné" odstranění takových závad.

Podle výrobců rozvaděčů tato funkce zabrání nejčastějším reklamacím, velmi zrychluje montáž a přispívá k celkové spolehlivosti.

Logická konstrukce připojení k přístroji urychluje montáž





Při konstrukci proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ se vycházelo z této (v Evropě nyní prosazované) logiky připojování:

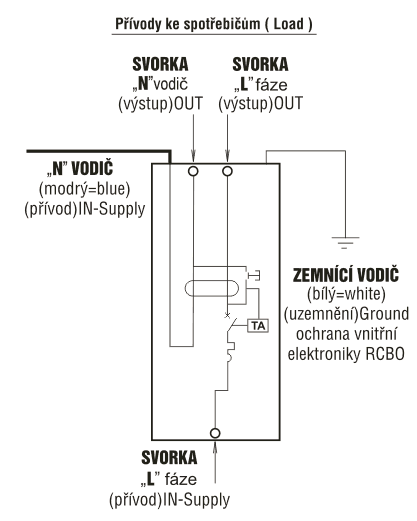

• při pohledu na RCBO ve svislé poloze je připojení pracovního "nulového" vodiče "N" záměrně vlevo
• umožňuje rychlejší propojení s přístroji pomocí propojovacích lišt

Na tuto logiku navazují také další přístroje BONEGA a to sestavy:

• jističe 1P+N a 3P+N v řadě PEP-6J (6 kA)
• jističe 1P+N a 3P+N v řadě PEP-10J (6 kA)
• vypínače 1P+N a 3P+N v řadě PEP-10V do 63A
• vypínače 1P+N a 3P+N v řadě PEP-15V do 125A
• proudové chrániče v řadě PEP do 63A
• proudové chrániče v řadě PEP do 100A
• atd...



I v případě demontované krycí desky rozvaděče máte stále přehled, ke kterému okruhu přístroj patří.

Každý proudový chránič s nadproudovou ochranou (chráničojistič) RCBO BONEGA® řady PEP 15 PJ je vybaven průhlednou odklápěcí krytkou s aretací v horní otevřené poloze (aby při popisování samovolně nepadala). Pod ni je možné do ohraničených výřezů (32,8 x 6,2 x 0,3 mm) vložit i dvouřadý text s uživatelským popisem. Lze také psát přímo na plastovou plochu.   Popisky jsou volně ke stažení na tomto webu. Jsou ve formátu WORD s předepsanými vzory, symboly i prázdné formáty, které je možné také aktuálně doplňovat vlastními texty a vytisknout na obyčejný či samolepící papír.

Jednoduché a rychlé připojení příslušenství.



Jako jedni z mála umožňují proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ navázání celé řady příslušenství. Spojení je vyřešeno z levé strany přístroje pouhým zacvaknutím. Propojení příslušenství s přístrojem se provádí následujícím způsobem:

1. Podle typu příslušenství odstraňte krycí destičku překrývající propojovací otvor na levé straně (šroubovákem).
2. Nastavte přístroj do polohy vypnuto.
3. Jednoduchým „zaklapnutím“ bez použití nástrojů připojte příslušenství k RCBO.

Viz video ...



Na RCBO lze navázat řadu příslušenství:

• pomocné kontakty
• podpěťové spouště
• napěťové spouště



Rozšiřuje se tak jejich uplatnění o:

• dálkovou signalizaci zapnuté a vypnuté polohy
• podpěťová spoušt s možností využití pro STOP tlačítko
• napěťová spoušť pro dálkové ovládání, atd.

Tyto kombinace tak umožňují použití i při řízení složitých automatizačních procesů.



I toto příslušenství lze nadále mezi sebou propojovat (např. jistič + podpěťová spoušť + pomocný signalizační kontakt, atd.) a vytvářet tak různé kombinace.





Svorky jsou měděné a pomocí elektrolýzy celé kvalitně postříbřené.

Kombinovaný přístroj - proudový chránič s nadproudovou ochranou (chráničojistič) RCBO BONEGA® řady PEP 15 PJ umožňuje připojení nejen měděných, ale i  hliníkových vodičů protože svorky jsou měděné a pomocí elektrolýzy celé kvalitně postříbřené.

Toto technologické řešení zcela vylučuje problém jiných výrobců, kteří používají pro své přístroje jen měděné svorky bez povrchové úpravy nebo jen povrchově kadmiované nebo pozinkované. Chemicky se totiž měď s hliníkem naprosto nesnáší , protože způsobuje velmi rychle silnou oxidaci a tím velké přechodové odpory a následné zahřívání spoje. Za určitých podmínek může dokonce mezi mědí a hliníkem ve svorce nastat jiskření, které způsobuje postupné narušování spoje a to i přesto, že je vodič ve svorce pevně utažen. Postříbřená svorka má sice více jak 2 x vyšší cenu než samotná měděná, ale cesta kvality se v tomto směru jistě vyplatí.





Prohlášení o použití hliníkových vodičů: zde

Můžete si zvolit libovolný systém pro propojení svorek.







Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ lze propojovat s jinými přístroji ve spodních i horních svorkách (přívody i vývody) jak pomocí normalizovaných vidlicových lišt, tak i pomocí hřebenových (jazýčkových).



Vzhledem k možnému ohřevu bimetalu (tepelná spoušť jističe) je vhodnější obecně vkládat propojovací lišty k jakýmkoli jističům z horní strany, kde sálavé teplo z lišty odchází do volného prostoru rozvaděče a neovlivňuje samotný přístroj. Nemůže se pak stát, že například 25A jistič bude vypínat už při 23A.



Názory na použití těchto dvou typů se však různí. viz. rozdíly mezi vidlicovými a hřebenovými propojovacími lištami



Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ nelze zablokovat zvenčí.

zapnuto - červená I - ON

vypnuto - zelená O - OFF



Tato vlastnost chrání elektromontážní firmy proti reklamacím, které si ve skutečnosti uživatel způsobí sám a jen velmi těžce se mu dokazují.



Jako u většiny výrobců mají i RCBO BONEGA^® řady PEP 15 PJ  signalizaci stavu kontaktů. Ta signalizuje (na rozdíl od některých výrobců) skutečný stav kontaktů a ne jen polohu zapínací páčky. V případě "spečení" kontaktů a vypnuté páčce by byl u přístrojů BONEGA uživatel jasně informován o procházejícím proudu.



Dosud jako jediné mají přístroje BONEGA^® řady PEP tuto signalizaci zakrytou průhledným plastovým okýnkem s čočkovým (zvětšovacím) efektem.



Výhody:

• vzhledem k tomu, že signalizace je pevně spojena s pohyblivým kontaktem, v praxi u jiných přístrojů může dojít k tomu, že je přes signalizaci pomocí párátka nebo sirky zablokován pohyblivý kontakt a tím je zcela vyřazena kombinovaná ochranná funkce přístroje. U RCBO BONEGA® toto není možné, právě díky průhlednému okýnku.

• ochrana proti vniknutí prachu do jističe.

O logice barevného značení zapnuto/vypnuto pojednáváme v častých dotazech.



Ani velký průřez vodiče vás nezaskočí.

Inovovaná konstrukce svorek: spodní svorka má tyto přednosti: její dolní část je ve tvaru písmene "U, což "umožňuje sevření více vodičů o různých průměrech pohyblivý třmen svorky má záměrnou stranovou vůli, aby se uměl přízpůsobit různým polohám především pevných vodičů, případně více vodičům v jedné svorce horní svorka má tyto přednosti: zamezuje roztažení kontaktů vidlicové propojovací lišty při dotahování a to díky speciální "obráceně kónické" hlavičce (způsobuje přímo přitahování vidlic k dříku šroubu) spodní část hlavy šroubu obsahuje břit, který má za úkol po dotažení fixovat vložené propojovací vidlice a zvětšit přenosovou plochu skosení boční části hlavy šroubu usnadňuje podvlečení vidlicové propojovací lišty pod tuto hlavu šroubu V celém rozsahu hodnot jmenovitých proudů (od 1A až do 63A) je možné u proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ použít tyto vodiče: vodič o průřezu až 35 mm2 pro plný vodič a 25 mm2 pro slaněný vodič. Samotný geometrický průřez svorek je však 50 mm2   Odpadá tak nouzové řešení pomocí přídavných svorek, kde mohou vznikat přechodové odpory.   Poznámka: připojovat lze vodiče Cu i Al viz ....

Při dotahování svorek se vám nebude přístroj na DIN liště naklánět.

Při dotahování svorek mají některé konkurenční přístroje tendenci naklánět se v pravotočivém směru a je pak nutné je druhou rukou v opačném směru "předepjat". Vysoké svislé stability na DIN liště při připojování vodičů k přístrojům BONEGA řady PEP je docíleno pomocí plastové zarážky na spodní straně, která přebírá po upevnění na DIN lištu funkci protitlaku (při namáhání celého tělesa na krut). Na rozdíl od konkurence zde pohyblivá západka plní jen přídržnou roli.



Druhá ruka se nemusí zabývat "předepínáním" a může se soustředit jen na přidržování připojovaného vodiče.



Toto opatření výrazně zrychluje a usnadňuje montáž proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ.

Nebudete mít problém s upevněním RCBO ani ve starých rozvaděčích nebo u jednoúčelových strojů.

Především při opravách ve starých rozvaděčích oceníte možnost uchycení přístrojů RCBO BONEGA® řady PEP 15 PJ  na rovnou plochu bez použití DIN lišty. Tato varianta nevyžaduje žádnou úpravu přístroje.   Postup: Do rovné plochy našroubujte na požadované místo šroub s plochou hlavou a nechte jej 5 mm nedošroubovaný od plochy. Na takto připravený šroub nasuňte přístroj, kde je k tomu účelu v horní části uzpůsobený výřez Ve spodní části zasuňte aretační západku do krajní "zavřené" polohy a otvorem v této západce přístroj druhým šroubem připevněte k rovné ploše.  Takto vytvořené spojení je neobyčejně pevné.

Montážní popis je vždy ve vhodném zorném úhlu.

Na každém tělese proudového chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ jsou dvě plošky o rozměrech 35,2 x 4,8  x 0,5 mm s rybinovým zámkem, kde je možné z boku vložit papírový montážní popis (viz fotografie).   Místa jsou volena tak, aby při uložení přístroje v rozvaděči pod úrovní očí bylo možné použít horní popisovací plošku a při uložení nad úrovní očí spodní popisovací plošku.   Nejběžnější šablony popisek lze stáhnout z našeho webu.

Pracovní poloha bez vlivu na bezpečnou funkci.

Vliv na spolehlivou funkci proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ  v různých polohách má téměř výhradně konstrukce a uložení vyrážecí cívky pro zkratovou spoušť jističe, která svou vynikající konstrukcí vylučuje narušení chodu pohyblivých částí či dokonce zkřížení a tím znemožnění pohybu vypínacího mechanizmu.



V obecném principu jde o to, zda v různých montážních polohách samotná váha jádra cívky napomáhá nebo omezuje svou kinetikou funkci vypínacího mechanizmu.     U některých výrobků konkurence může v různých polohách dojít k negativním vlivům, jako je narušení chodu pohyblivých částí či dokonce ke zkřížení a tím ke znemožnění pohybu například jádra cívky, vypínacího mechanizmu, atd.. Tento výsledek může pak mít zásadní vliv na to, že zkratová spoušť jističe v RCBO pak v nevýhodné poloze nevypne v případě zkratu dostatečně rychle nebo dokonce nebude reagovat vůbec, případně změní charakteristiku. U chrániče v RCBO jde především o spolehlivost mechanické části a o spoje.



U přístrojů RCBO BONEGA® řady PEP 15 PJ je toto vyloučeno:

1) konstrukcí

• Elektromagnetická rychlospoušť s vyrážecí kotvou pro ochranu před zkratem je konstrukčně u jističe řešena tak, že nemá žádný nastavitelný prvek. Charakteristika jističe je daná volbou průřezu měděného drátu cívky, počtem závitů a předpětím pružiny v jádře cívky. Toto konstrukční řešení tedy vylučuje, že by se jističe pádem, otřesem nebo uložením v jiné montážní poloze mohly jakkoli změnit uvedenou charakteristiku.
• RCBO BONEGA® jsou proti zamezení vyřazení zkratové spouště chráněny vhodným uložením vlastních konstrukčních prvků, především vyrážecí cívky, která je uložena v unikátní "kolébce". Vyloučila se tak možnost vyosení a následného zadření pohyblivého jádra v cívce.

2) samotným uložením

Vyrážecí cívka je posazena v krabičce tak, že v běžné (tedy svislé) poloze je orientace směru pohybu jádra při "vyrážení" proti působení tíhové síly (tedy směrem nahoru). Je to tedy z hlediska odporu ta nejnevýhodnější poloha. V této poloze se také nastavují parametry jističe. Jakákoli jiná montážní poloha RCBO je tedy jen ve prospěch rychlosti vypnutí. Tíhová síla nám tak tedy v jakýchkoli jiných polohách jen napomáhá bezpečnosti.





Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ  tak lze použít i při montáži v nestandardních aplikacích.

Zrychlení montáže a demontáže.



Upínací mechanismus RCBO s pohyblivou západkou umožňuje:



a) uchycení na DIN lištu pouhým "zaklapnutím"

1. Pokud tomu již tak není, zasuňte západku z polohy B do polohy A (poloha dodávaná z výroby).
2. Zavěste přístroj v horní části za výstupek na horní hranu DIN lišty a kyvným pohybem zacvakněte za spodní hranu DIN lišty.

b) rychlou demontáž z DIN lišty

1. Ze zajištěného stavu v poloze 3 přesuňte západku až do polohy 1 např. pomocí šroubováku, který prostrčíte přes otvor západky a povytáhne se směrem ven.
2. Západka zůstane zaaretována v poloze 1 a šroubovák se může vytáhnout.
3. Nyní vyjměte přístroj z DIN lilšty.

Tuto výhodu oceníte především při demontáži, kde stačí na odjištění pouze jeden nástroj. Západku stačí povytáhnout do krajní aretační polohy (poloha 1), kde už sama drží. U některých konkurenčních přístrojů musíte k této operaci použít např. dva šroubováky a současně vyjímat přístroj z DIN lišty.



Demontáž proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ je tak mnohem jednodušší a rychlejší.



Při utahování svorek nedochází k rozevírání obalu přístroje
nebo křížení samotné svorky v obalu.

U konkurenčních přístrojů se jedná o poměrně běžný problém, kdy při silném dotahování šroubů u svorek dojde k rozevření obalu nebo křížení samotné svorky v obalu. U některých dokonce dochází k poškození spojů a tím přerušení okruhu.



U proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ je tomuto zabráněno pomocí:

• vhodně volených plastových vodítek pro pohyblivé části svorek
• blokačních výlisků v tělese obalu
• vhodně volenými místy pro nýty
• plastových čepů (obal není spojen "natupo")

Ani při nadměrném namáhání nelze strhnout závit.

Pohyblivá svorka je vyrobena jen z jednoho kusu. Narozdíl od konkurence je spoj vyřešen přeplátováním a ne jen tzv. "puzzlovým spojem". Přes toto přeplátování prochází šroub, který tak má k dispozici dvojnásobnou závitovou délku, což výrazně omezuje možnost porušení – „stržení“ závitu. Možnost roztržení při montáži je vyloučena i při překročení normou povoleného namáhání na krut (2 N.m). Maximální dotahovací moment pro proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ je 4 N.m.



Samotné třmenové svorky mají v dolní části ještě navíc příčné drážky, které zamezují povytažení vodiče ze svorky (po dotažení se vodič vmáčkne do drážek). Současně se tak omezují přechodové odpory (díky zvětšení přenosové plochy). Plochý protikus pevné části svorky přes který tlačí šroub má taktéž příčné drážkování (šroub nezasahuje tak přímo do vodiče)



Spojení vodiče s přístrojem je velmi pevné a tedy vysoce spolehlivé.

Nemusíte demontovat celou propojovací lištu.

Unikátní zajišťovací pomocný mechanismus umožňuje snadné vyjmutí proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ z řady elektropřístrojů propojených mezi sebou vidlicovou nebo hřebenovou (jazýčkovou) propojovací lištou bez jinak nutné demontáže celé propojovací lišty. Viz video ...

Další výhody tohoto řešení:

• mechanismus nevypadne z tělesa přístroje
• má aretaci v krajních polohách
• nemá žádnou ocelovou pružinku, čímž nepodléhá vlhkostním vlivům a možnosti zkratu





Zvýšená mechanická spolehlivost.

U proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ je spojení krabičky (obalu) vyjímečně pevné. Pevnost je daná:

• velmi promyšlenou volbou místa pro nýty
• počtem 7 nýtů
• vlastním provedením krabičky se stabilizačními zámky a čepovými spoji



Velmi lehký chod páčky RCBO není porucha.

Velmi lehký chod při zapínání páčky (natahování) je daný vynikající, silově velmi vyváženou konstrukcí spínacího mechanismu.

Bezpečnější údržba a oprava rozvaděčů.

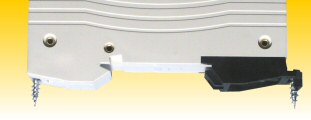

Všechny svorky RCBO BONEGA® řady PEP 15 PJ  jsou vhodnou konstrukcí obalu chráněny před dotykem prstem a vniknutí cizích malých předmětů (splňuje krytí IP 20).

Tvar obalu neumožňuje vypadnutí šroubů.

Otvor pro šroubovák v obalu má menší průměr než průměr hlavy šroubu, a proto nemohou šrouby z tělesa vypadnout.  Hlava šroubu je vyrobena tak, aby umožňovala dotažení pomocí křížového šroubováku typu POZIDRIVE i pomocí plochého.

Nebudete zaskočeni ani nestandardními DIN lištami.



Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ jsou primárně určeny pro připevnění na lištu DIN EN 50 022 (šířka - 35 mm, s rozsahem tloušťky 0,8 - 2 mm). Na evropském trhu se však vyskytují DIN lišty mimo tento rozsah.



Provedení pohyblivé i pevné západky u RCBO BONEGA® řady PEP umožňuje uchycení i na méně přesné provedení DIN lišt.

Možnost zaplombování i pro speciální účely.

Zaplombování páčky proudového chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ je umožněno tím, že v obou bočních vodících stěnách vypínací páčky jsou otvory, kterými lze protáhnout plombovací drátek. Ten prochází současně drážkou v pohyblivé páčce, která je na ní vytvořena v zapnuté i vypnuté poloze a tím znemožňuje pohyb vlastní páčky.



V případě, že je páčka zaplombovaná v poloze zapnuto, nebrání tato nehybnost páčky vlastní funkčnosti přístroje. V případě zkratu či přetížení bude elektrický okruh odstaven (nezávisle a bez omezení na fixované poloze páčky).



Obal RCBO umožňuje zaplombování páčky bez vlivu na umístění sousedních přístrojů.



Barevné páčky zvyšují přehlednost a splňují požadavky rozvodných závodů.

Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ jsou dodávány standardně s páčkami v barevném provedení podle hodnot jmenovitých proudů (odpovídajícím značení paticových pojistek). Vzhledem k signalizaci příčiny poruchy je páčka rozdělená na dvě části, z toho levá je bílá (signalizuje chování proudového chrániče) a pravá je barevná (signalizuje chování jističe).  Dělené páčky pak rozlišují reakci proudového chrániče či jističe na poruchy v obvodech nn.

Na první pohled lze odlišit vypnutí uživatelem nebo reziduálním proudem případně zkratem či tepelným přetížením. Dělené páčky tedy rozlišují chování (reakci) samostatně proudového chrániče a zvlášť jističe na poruchy v obvodech nn.



Bezporuchový stav Ruční vypnutí Reakce jističe Reakce proudového chrániče POZOR: Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ dokáží jako PRVNÍ NA SVĚTĚ signalizovat a rozlišit poruchu  zvlášť v obvodu chrániče (způsobenou překročení povolené hranice reziduálního proudu) a zvlášť v obvodu jističe (způsobenou zkratem nebo tepelným přetížením).  Pro tyto signalizační účely je přístroj vybaven dělenou zapínací páčkou, kde: a) pravá část, která navazuje na mechanizmus jističe je pro přehlednost v rozvaděčích vyrobena s rozlišením hodnot jmenovitých proudů pomocí barev v souladu s barvami vložek závitových pojistek b) levá část, která navazuje na mechanizmus proudového chrániče je v barvě bílé. Dělené páčky tedy rozlišují chování (reakci) samostatně proudového chrániče a zvlášť jističe na poruchy v obvodech nn. JAK SE SIGNALIZACE PORUCHY PROJEVÍ: a) jistič v RCBO zareagoval na zkrat nebo tepelné přetížení: pravá polovina páčky (barevná) v takovém případě spadne pouze do středové polohy. Při posunování páčky nahoru neklade žádný odpor a může vyvolat dojem vadné mechaniky b) proudový chránič v RCBO zareagoval na překročení povolené hranice reziduálního proudu: levá i pravá polovina páčky v takovém případě spadne pouze do středové polohy. Při posunování páčky nahoru neklade žádný odpor a může vyvolat dojem vadné mechaniky. NEJEDNÁ SE VŠAK O PORUCHU PŘÍSTROJE !!!   Tento stav má za úkol upozornit uživatele, že ochranný systém kombinovaného přístroje (jistič nebo chránič) musel reagovat na vnější událost (zkrat, přetížení, reziduální proud). V takovém případě je třeba hledat příslušnou příčinu.   Obnovit činnost přístroje RCBO lze pak tímto postupem:   a) ovládací páčku je nutné ze středové polohy nejprve přesunout do spodní polohy (na obrázku poloha 2). Při tomto přesunutí se musí překonat drobný odpor, který klade vnitřní mechanika. Dochází doslova k přesmyknutí (cvaknutí) mechanizmu. V této spodní poloze je teprve mechanika připravena k opětovnému sepnutí.   b) ze spodní polohy se po té páčka přesune do nejhornější polohy (na obrázku poloha 3). Při tomto pohybu je již kladen obvyklý odpor, který je známý při běžném zapínání přístroje.  JAK BUDE REAGOVAT PŘISTROJ NA RUČNÍ VYPNUTÍ UŽIVATELEM (zvenčí): V případě vypnutí proudového chrániče s nadproudovou ochranou (RCBO) BONEGA® řady PEP 15PJ  uživatelem se páčka přesune z nejhornější polohy (3 = ON) přímo do krajní spodní polohy (2=OFF). Opětovné sepnutí je pak přímé z polohy OFF do polohy ON. Do středové signalizační polohy uživatel nikdy zvenčí páčku mechanicky nedostane.

Tato funkce je velmi výhodná především pro elektro údržbáře, kteří tak dokážou:



a) rychle zjistit, zda k vypnutí došlo svévolně obsluhou (vynucená "přestávka" = předstírání poruchy) nebo skutečnou poruchou



b) při odstraňování poruchy jim signalizace napoví, zda poruchu hledat v nežádoucím vyšším reziduálním proudu nebo ve zkratu či tepelném přetížení (de facto tak ví, zda to způsobila reakce proudového chrániče nebo jističe

Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ je možné použít i v těch nejnáročnějších zkratových podmínkách.

Celosvětové prvenství proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ v šířce jen dvou modulů (17,6 mm x 2) spočívá mimo jiné i ve vypínací schopnosti 15 kA a to až do nejvyšší hodnoty 63A i v charakteristice „D“ podle ČSN EN 60898 a současně i podle normy EN 61009-1. Těchto parametrů nedosahuje doposud žádný výrobce.



Celosvětová unikátnost spočívá ve sloučení všech následujících faktorů při zachování vypínací schopnosti 15kA:



Všimněte si proto u jiných výrobců, podle jaké normy a do jakých hodnot jmenovitých proudů uvádí vypínací schopnost. Výsledky i celosvětově uznávaných výrobců vás mohou překvapit.



Za dosažením těchto unikátních parametrů stojí zhášecí komora, která je jedním z několika celosvětově uznaných českých patentů v jističi PEP. Její mimořádné vlastnosti se projevily také u již prodávaného jističe DPN (v jednom modulu 17,5 mm je jistič + vypínač), kde doposud bylo celosvětově dosaženo vypínací schopnosti podle ČSN EN 60898 jen 4,5 kA a my jsme tuto hranici překonali až na 6 kA..



Čím dříve tím bezpečněji

Kombinovaný přístroj (proudový chránič s nadproudovou ochranou = chráničojistič) RCBO BONEGA® řady PEP 15PJ se skládá ze dvou přístrojů a to z jističe a proudového chrániče.



1. Pro jistič v kombinovaném přístroji RCBO BONEGA® řady PEP 15 PJ platí:



Čím dříve je celý zkratový proces ukončen, tím menší je poškození připojených zařízení a vedení.



Mimořádně vysoká rychlost vypnutí od okamžiku zkratu až do jeho ukončení je maximálně 5 ms (při maximálním zatížení).

Jiní výrobci se obvykle pohybují v hodnotách minimálně 2 x až 5 x vyšších.

Cílem každého výrobce jističů je z hlediska ochrany spotřebičů a vedení (v případě poruchy v elektrickém okruhu) dosažení co nejvyšší rychlosti vypnutí.



U jističů BONEGA® PEP v přístroji RCBO není dosaženo vysoké rychlosti vypnutí na úkor vyššího obloukového napětí, které velmi zvyšuje riziko poškození jištěných zařízení (např. motorů). Obloukové napětí je ve srovnání s jinými jističi shodné, spíše ještě nižší.



Celková rychlost vypnutí se skládá ze tří etap:

• etapa 1 - rozpojení kontaktů
• etapa 2 - běh oblouku do komory
• etapa 3 - ukončení hoření oblouku

Zásadní výhoda jističů BONEGA v RCBO je v mimořádně vysoké rychlosti v prvních dvou etapách. Třetí etapa je taktéž sice velmi rychlá, ale v celkové rychlosti není tak zásadní. Podstatnější v této poslední třetí etapě je to, že komora je natolik precizní, že oblouk nám "nevyskakuje" vůbec žádným směrem z komory ven (především se vůbec nevrací na kontakty).



Takřka učebnicový průběh zkratového procesu je způsoben mimo jiné také vhodným dimenzováním přítlaku kontaktů, které se vlivem aerodynamických sil neodchylují (jak je patrné i z grafů).


VŠIMNĚTE SI, že někteří výrobci uvádějí místo celkové rychlosti vypnutí (doba od počátku zkratu až do jeho úplného ukončení) jen rychlost rozpojení kontaktů (což je teprve první etapa). V okamžiku rozpojení kontaktů však obvodem stále prochází energie (napětí i proud) a to díky vytvořenému oblouku. V této fázi tedy jistič ještě elektrický obvod nepřeruší.



Závěr:

• podle odborníků je charakteristika průběhu vypnutí jističů BONEGA v RCBO zcela unikátní a v podstatě učebnicová (příklad toho, jak by měl jistič chránit)
• z výše uvedeného jasně vyplývá, že mimořádně vysoká rychlost vypnutí nebude ohrožovat spotřebiče, ale naopak je bude více chránit před poškozením
• uvedená mimořádná rychlost vypnutí je jedním z hlavních faktorů, díky kterým jistič BONEGA® PEP v RCBO zajišťuje velmi citlivou ochranu lidských životů, elektrických zařízení v obvodu i samotného vedení elektroinstalace

Více informací: oscilogramy a grafy charakteristik



2. Pro proudový chránič v kombinovaném přístroji RCBO BONEGA® řady PEP 15PJ platí:



Čím dříve je celý elektrický okruh v případě překročení hranice reziduálního proudu ukončen, tím je menší riziko úrazu elektrickým proudem či požáru a hrozí také  menší poškození zařízení.



Například rychlost vypnutí u 30 mA provedení proudových chráničů BONEGA v RCBO je v rozsahu od 6 ms do 30 ms, přičemž norma ČSN EN 61 008 a EN 61009-1 požaduje čas maximálně do 300 ms. Vypínací časy  jsou tedy oproti normě 10 x až 20x lepší.



Cílem každého výrobce klasických proudových chráničů je z hlediska ochrany lidí proti úrazu elektrickým proudem či ochrany zařízení dosažení co nejvyšší rychlosti vypnutí (mimo výjimek jako jsou typy G - se zpožděním).



Vypínací čas nesmí být podle normy delší než 300 ms

Rychlosti vypnutí proudových chráničů s nadproudovou ochranou (chráničojističů) BONEGA® v přístrojích RCBO se pohybují v těchto rozmezích:

• 30 mA v rozsahu od 6 ms do 30 ms
• 100 mA v rozsahu od 15 ms do 40 ms
• 300 mA v rozsahu od 15 ms do 45 ms

Rychlost vypnutí proudového chrániče v RCBO závisí především na dvou skutečnostech (pokud pomineme významné mechanické záležitosti jakými jsou například tření vypínacího mechanizmu, atd.) :

a) místo na "sinusovce" střídavého proudu v okamžiku impulzu pro vypnutí chrániče

Čas průběhu sinusovky při našich frekvencích 50 Hz je 20 ms. Jestliže například maximum sinusovky je postaveno na hodnotě 40 mA a vypínací hodnota chrániče je nastavena na 30 mA, a okamžik impulzu pro vypnutí je až v druhé polovině první (horní) půlvlny, pak reakce cívky na okamžik impulzu nastane až ve druhé (spodní) půlvlně. Mezi tím může uběhnout čas a tím prodlení až 10 ms. To znamená že tak velký rozdíl se může projevit mezi dvěma po sobě jdoucími měřeními u jednoho a totéž proudového chrániče !!!

b) velikost proudu, který je schopen naindukovat vypínací cívku

ČSN EN 61 008, která se týká samotných proudových chráničů a EN 61009-1 pro RCBO jasně definuje pro rychlost vypnutí maximální časové hranice v závislosti na proudu IN :

pro 1 x IN čas nutný k vypnutí maximálně 0,3 s to je 300 ms
pro 2 x IN čas nutný k vypnutí maximálně 0,1 s to je 100 ms
.....
.....
pro 5 x IN čas nutný k vypnutí maximálně 40 ms

To znamená, že například u hodnoty proudového chrániče 30 mA je to:

pro případ 1 x IN - 30 mA = 30 mA nejpozději do 300 ms
pro případ až 5 x IN - 30 mA = 150 mA, kdy musí zareagovat nejpozději za 40 ms.

Norma tedy pamatuje na případy prodlení uvedených výše v bodě a), když při maximálním pětinásobném zatížení poskytuje čas až 40 ms. Stejně tak zohledňuje čas pro naindukování cívky, kdy při IN může být až do 300 ms.

Všechno v normě vychází zase s ohledem na to, aby čas pro vypnutí byl více než dostačující pro záchranu lidského života, a to i lidí se zvýšenou přecitlivělostí.



Vypínací hodnoty

Jmenovitý proud	Vypínací hodnoty by měly být dle normy vždy v rozsahu mezi 50% až 100% tedy	Proudové chrániče BONEGA P-E-P
30 mA	15 mA - 30 mA	16 mA - 26 mA
100 mA	50 mA - 100 mA	55 mA - 85 mA
300 mA	150 mA - 300 mA	155 mA - 285 mA



Kritická hodnota proudu ohrožující lidský život je 0,1 A (to je 100 mA). Některý člověk je schopen odolávat i mnohem vyššímu proudu než je 100 mA. V těchto případech však záleží na době působení, odporu, atd. Pro ochranu lidského života je tedy nutné použít proudové chrániče o hodnotě 30 mA. Pro zajímavost nejcitlivější z domácích zvířat je kůň, pro kterého je kritická hranice již okolo 30 mA.



Podle našich zkušeností z praxe, kde jsme zaznamenali velké vlivy prostředí na přesnou funkci chrániče (vlhkost, teplota, atd...) nastavujeme záměrně nižší hodnotu. Například již víme, že pokud nastavíme v dílenských výrobních klimatických podmínkách určitou hodnotu, tak při kontrolním revizním měření ještě v novém, neobydleném a tedy vlhkém bytě (rozvaděči) můžeme naměřit hodnoty až o 7 mA vyšší. Při stálém provozu rozvaděče k tomu obvykle nedochází, protože se přístroje v rozvaděči dokážou vlivem různých tepelných zdrojů uvnitř sami o sobě vysušit.

Zhášecí komora má zásadní vliv na rychlost vypnutí a vypínací schopnost.

Zhášecí komora má absolutně novou, námi vyvinutou patentovanou koncepci umožňující:



a) velmi rychlé "vtažení" vzniklého elektrického oblouku do komory

V okamžiku oddálení pohyblivého kontaktu od pevného je nutné vzniklý oblouk co nejdříve "vtáhnout" do zhášecí komory a tím definitivně přerušit obvod. Tato rychlost ale není na úkor vyššího obloukového napětí, které velmi zvyšuje riziko poškození jištěných zařízení (např. motorů). Toho by šlo docílit například vyšším počtem plechů ve zhášecí komoře, ale naše komora má pouze běžných 13 přerušení. Obloukové napětí u proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ je ve srovnání s jinými shodné, či spíše ještě nižší.



b) zamezení navrácení oblouku zpět ke kontaktům

U jiných výrobců jističů, DPN či RCBO velmi často dochází v průběhu vypnutí k opakovanému navrácení oblouku na kontakty a tím k opětovnému spojení obvodu než dojde k definitivnímu přerušení energetického toku. Díky konstrukci komory k tomuto nežádoucímu efektu u jistících přístrojů BONEGA® řady P-E-P nedochází.



c) rychlé zhasnutí oblouku

Čím dříve je oblouk "uhašen", tím méně vznikne tepla, které může způsobit tavení plastů samotného přístroje, poškození mechanické části, tepelné ovlivňování spojů či dokonce negativní ovlivňování sousedních přístrojů na DIN liště.



d) využití chladného vzduchu ve zhášecí komoře k ochlazení kontaktů

Na počátku zkratového procesu se unikátně využívá ještě neohřátého vzduchu uvnitř komory pro ochlazení kontaktů těsně po jejich rozepnutí.  Funguje to tak, že v okamžiku rozpojení kontaktů a následném vtahování oblouku do komory vznikne tlaková vlna. Tato pak působí na chladný vzduch v komoře, který je vytláčený přes usměrňovací křídla okolo chladících desek zpět ke kontaktům.  Omezuje to tak opotřebení kontaktů a tím prodlužuje velmi významně jejich životnost.





Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ odstraňují nebezpečí zkratu např. jen ionizací vzduchu.



Řešení odolnosti proti zkratu u dolní i horní svorky:



Těleso proudového chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ má ve spodní i horní části dvě kombinované svorky (jednu pro "fázi" a druhou pro "N" vodič). Horní část slouží pro propojení pomocí 2P vidlicové lišty a druhá pro samotné sevření vodičů. Mezi svorkami jsou přepážky, které zamezují možnému zkratu. K tomuto zkratu může běžně dojít po ionizaci vzduchu nebo při nepatrné vlhkosti, které napomohou vzniku elektrického oblouku.









Charakteristiku RCBO není možné změnit pádem ani otřesem.

Elektromagnetická rychlospoušť s vyrážecí kotvou pro ochranu před zkratem je konstrukčně řešena tak, že nemá žádný nastavitelný prvek. Charakteristika jističe u proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ je daná volbou průřezu měděného drátu cívky, počtem závitů a předpětím pružiny v jádře cívky. Toto konstrukční řešení tedy vylučuje, že by RCBO pádem nebo otřesem mohly jakkoli změnit uvedenou charakteristiku B, C nebo D.

Splňují požadavky rozvodných závodů

Proudové chrániče s nadproudovou ochranou (chráničojističe) BONEGA® řady PEP 15PJ splňují všechny požadavky rozvodných závodů:

• Nerozebiratelnost + konstrukční prvky pro rozpoznání násilného rozebrání
• Možnost plombování v zapnuté i vypnuté poloze
• Barevné označení páček

Čím menší energie vznikne v průběhu zkratu, tím menší je nebezpečí poškození připojených zařízení a vedení.

Jedná se u veřejnosti o často opomíjenou, avšak velmi podstatnou vlastnost proudového chrániče s nadproudovou ochranou (chráničojističe).

Kvalita ochrany u chráničojističe je také daná velikostí energie, která "protéká" jističem v průběhu zkratu. Její velikost je dána vztahem: E =  I^2.t. Jak z uvedeného vztahu vyplývá, vysoká rychlost vypnutí RCBO (chráničojističů) BONEGA® PEP 15PJ snižuje i tuto nežádoucí energii.

Norma ČSN 60898+A1/A11 stanovuje limity energie, na základě kterých jsou jističům přiřazeny jednotlivé třídy. Na jističi je třída podle normy označena v rámečku pod vypínací schopností.



Chráničojističe BONEGA bez problémů dosahují limitů 3. (nejvyšší možné) třídy omezení energie podle ČSN 60898+A1/A11, a to i u jmenovité 15 kA vypínací schopnosti a to až do hodnoty 63A charakteristiky "D".



Následující tabulky vyjadřují požadavky normy pro jističe do 16A a nad 16A až do 32A včetně při různých jmenovitých zkratových schopnostech.

Dovolené hodnoty  I2t podle ČSN 60898+A1/A11 pro jističe se jmenovitým proudem do 16 A  včetně
Jmenovitá zkratová schopnost (A)	Třídy omezení energie
	1	2		3
	max. I2t A2s	max. I2t A2s		max. I2t A2s
	typ B a typ C	typ B	typ C	typ B	typ C
3 000	meze nestanoveny	31 000	37 000	15 000	18 000
4 500		60 000	75 000	25 000	30 000
6 000		100 000	120 000	35 000	42 000
10 000		240 000	290 000	70 000	84 000
(zvýrazněné hodnoty platí pro RCBO (chráničojističe) BONEGA®, řady P-E-P 10PJ):

Dovolené hodnoty  I2t podle ČSN 60898+A1/A11 pro jističe se jmenovitým proudem nad 16 A  do 32 A včetně
Jmenovitá zkratová schopnost (A)	Třídy omezení energie
	1	2		3
	max. I2t A2s	max. I2t A2s		max. I2t A2s
	typ B a typ C	typ B	typ C	typ B	typ C
3 000	meze nestanoveny	40 000	50 000	18 000	22 000
4 500		80 000	100 000	32 000	39 000
6 000		130 000	160 000	45 000	55 000
10 000		310 000	370 000	90 000	110 000
(zvýrazněné hodnoty platí pro RCBO (chráničojističe) BONEGA®, řady PEP 10PJ):

Ani extrémní klima proudové chrániče s nadproudovou ochranou BONEGA řady PEP-15PJ nezaskočí.

Proudové chrániče s nadproudovou ochranou (chráničojističe) BONEGA řady PEP-15PJ jsou konstruovány tak, aby spolehlivě pracovaly ve velkém rozsahu provozních teplot a i v případně zvýšené vlhkosti okolního prostředí. Tento cíl naplňuje jak vlastní patentovaná odolná mechanická konstrukce, tak použitý materiál a především nový typ cívky (vysoce kvalitní výroba v pečlivě hlídaném bezprašném prostředí) vyráběné s vysokou přesností.

Proudové chrániče s nadproudovou ochranou RCBO (chráničojističe) BONEGA® řady PEP 15PJ lze použít i v prostředích se silnými vibracemi (např. železniční vagóny, vibrační stroje, staveništní rozvaděče,atd.)

Silné vibrace mohou u jiných konkurenčních přístrojů způsobit vyřazení zkratové spouště, což znamená ztrátu ochranné funkce, či poškození mechanické části nebo rozpojení bodových svarů (přerušení proudu).



a) opatření zamezující vyřazení zkratové spouště:

Přístroje RCBO (chráničojističe) jsou proti vyřazení zkratové spouště zabezpečeny vhodným uložením vlastních konstrukčních prvků, především vyrážecí cívky, která je uložena v unikátní "kolébce" (viz. obrázek). Vyloučila se tak možnost vyosení a následného zadření pohyblivého jádra v cívce.



b) opatření zamezující poškození mechanické části:



Kombinovaný 2P přístroj BONEGA® RCBO je proti poškození mechanické části chráněn vhodným uložením vlastních konstrukčních prvků a vyloučením možnosti vyosení či zadření pohyblivých částí a také vhodnou volbou materiálů.



c) opatření zamezují rozpojení bodových svarů:



Počet bodových svarů je jednoduše radikálně snížen. Propojení prvků je řešeno pomocí stavebnicové konstrukce a nebo jsou díly vyrobeny rovnou z jednoho kusu.

Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15 PJ lze použít i v komplikovaných projektech.

Široká škála proudových hodnot (1A až 63A, dále charakteristik B,C i D a hranic reziduálních proudů 30 mA, 100 mA, 300 mA umožňuje v kombinaci s naprojektováním rozdílných průřezů vodičů tyto přístroje BONEGA PEP 15 PJ vhodně sestavovat do různých bezpečnostních kaskád.



Lze jimi tedy dosáhnout požadované selektivity, což je koordinace dvou za sebou řazených jistících přístrojů tak, aby byla při poruše pokud možno vypnuta pouze postižená část instalace.

Prodlužuje mechanickou a elektrickou životnost proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ

Jde o celosvětově unikátní, námi patentovaný princip mžikového spínání (jeden z významných našich českých patentů v tomto chráničojističi). Princip spočívá v tom, že i při velmi pomalém "natahování" páčky dojde v první fázi k přiblížení vlastních kontaktů uvnitř RCBO pouze na vzdálenost, kdy ještě nemůže dojít k vytvoření podmínek pro vznik elektrického oblouku. V tomto okamžiku se přibližování kontaktů zastaví, i když natahování (zapínání) páčky pokračuje.

Při dalším natahování páčky dochází jen k předpružení uvnitř mžikového mechanismu. Při předem určeném předpětí dojde v poslední fázi k vlastnímu prudkému sepnutí pohyblivého kontaktu s pevným. Toto sepnutí kontaktů je tedy zcela nezávislé na rychlosti pohybu páčky. Elektrický oblouk tak téměř nemá možnost vzniknout, čímž nedochází k obvyklému opalování kontaktů.



Netrváme na odběrech po celých kartonech.

Abychom vás nenutili držet zásoby méně používaných typů proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ, zabezpečujeme dodávky přesně na kus bez podmiňování odběrů po celých baleních. Navíc v rámci zjednodušení objednávání e-mailem jsou vám k dispozici objednávky k vytištění, které si mohou vaši nákupčí nakopírovat a doplňovat do nich jen počty kusů a poté je poslat e-mailem. Samozřejmě přijímáme i telefonické objednávky.

Dodáváme všechny kombinace a speciální typy.

Celá koncepce dvoumodulových proudových chráničů s nadproudovou ochranou tzv. RCBO (kombinovaný přístroj jistič + chránič)  někdy nazývaných také jako chráničojistič či jističochránič RCBO BONEGA® řady PEP-15PJ (15 kA) je postavena na výrobě široké škály reziduálních proudů a jmenovitých proudů a charakteristik:



a) reziduální proudy:

• 30 mA
• 100 mA
• 300 mA

b) jmenovité proudy:

• 1A
• 2A
• 3A
• 4A
• 6A
• 8A
• 10A
• 13A
• 15A
• 16A
• 20A
• 25A
• 32A
• 40A
• 50A
• 63A

c) charakteristiky

• B
• C
• D

Tento typ proudového chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® pod označením PEP-15PJ má ovládání (odpínání) středního pracovního vodiče "nuláku".



Jsou konstruovány pro střídavý proud. Připravují se také verze selektivní a se zpožděním. Jsou vyrobeny na principu proudově nezávislých chráničů (magnetické).





Řada PEP do 63A doposud obsahuje:

• jističe do 63A PEP-10J (10 kA)
• jističe do 63A   PEP-6J (6 kA)
• jednomodulový jistič s odpínáním N vodiče tzv DPN (jistič + vypínač) do 40A  PEP-6DPN (6 kA)
• proudové chrániče 2P i 4P do 63A PEP-10P63(10 kA) nezávislé na síťovém napětí (magnetické)
• proudové chrániče 2P do 63A PEP-10P63e (10 kA) závislé na síťovém napětí (elektronické)
• jednomodulový  proudový chránič s nadproudovou ochranou tzv. RCBO (jistič + chránič) PEP-10PJ (10 kA) elektronický bez odpínání N vodiče
• dvoumodulový  proudový chránič s nadproudovou ochranou tzv. RCBO (jistič + chránič) PEP-15PJ (15 kA) magnetický s odpínáním N vodiče
• vypínače do 63A PEP-10V63 (10 kA)
• pomocné kontakty k výše uvedeným přístrojům
• podpěťové spouště k výše uvedeným přístrojům
• napěťové spouště k výše uvedeným přístrojům
• transformátor PEP-24T
• modulové zvonky PEP-Z (230,24,12,8V)



Průmyslová vyšší řada PEP doposud obsahuje:

• jističe do 125A PEP-30J (30 kA)
• proudové chrániče 2P a 4P do 100A PEP-10P100 (10 kA)
• vypínače do125A PEP-10V125 (10 kA)
• pomocné kontakty k výše uvedeným přístrojům
• podpěťové spouště k výše uvedeným přístrojům
• napěťové spouště k výše uvedeným přístrojům



Přístroje se současným ovládáním pracovního vodiče (nuláku) jako jsou jističe 1P+N a 3P+N, DPN, vypínače, RCBO atd. jsou řešeny tak, že:

• 1P + N (ovládání pracovního vodiče "nuláku" tak, že při zapínání dojde nejprve k sepnutí "N" a pak teprve fáze a při vypínání nastupuje nejdříve odpojení fáze a pak terpve "N" a to z důvodu bezpečnosti = "N" tak obvod stále chrání)
• 3P + N (ovládání pracovního vodiče "nuláku" tak, že při zapínání dojde nejprve k sepnutí "N" a pak teprve fází a při vypínání nastupuje nejdříve odpojení fází a pak terpve "N" a to z důvodu bezpečnosti  = "N" tak obvod stále chrání)

Poznámky:



- lze vyrobit hodnoty v jakékoli amperáži

- speciální jističe pro DC jsou vyvinuty. Stejně jako jističe BONEGA^® P-E-P dosahují světově unikátních parametrů. Pro více informací nás kontaktujte.





Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ jsou plné revolučních nápadů.

Proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ jsou celosvětově patentově chráněny.



Jedná se o celosvětové patenty na zhášecí komoru, vypínací mechanismus, signalizaci poruchy pomocí středové polohy dělených zapínacích páček, mžikovou spoušť a dále také o celosvětové užitné vzory jako je upínací mechanismus na DIN lištu a podobně.



Celý přístroj RCBO je také chráněn jako průmyslový vzor.

I na speciální přání zákazníků reagujeme rychle.

Rychlé a pružné přizpůsobení výroby požadavkům odběratelům spočívá v jednoduchém postupu, kdy je možno produkovat několik typů současně. Speciální typy se vyrábí na zakázku obvykle do 48 hodin.



Rychlá orientace v baleních.

Krabičky pro proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ jsou uzpůsobené na balení po 6 kusech v krabičce.



Z jedné strany krabičky je popisovací štítek, kde je uveden především typ, charakteristika, hodnota jmenovitého i reziduálního proudu, atd.

Možnost použití např. i na americkém trhu.

Změna frekvence má zcela zanedbatelný vliv na funkci proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ.

Snadnější uplatnění výrobků v zahraničí.

Díky našim získaným testům a certifikátům platným i pro zahraničí, lze výrazně urychlit schvalování vašeho vývozu,  a to nejen našich samotných proudových chráničů s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ, ale i jejich zakomponování v průmyslových zařízeních.

Moderní oblé tvary.

Díky svému estetickému vzhledu zapadají proudové chrániče s nadproudovou ochranou (chráničojističe) RCBO BONEGA® řady PEP 15PJ do moderních oblých rozvaděčových skříní. Jističe jsou také snadno rozpoznatelné od jiných značek díky samolepícímu uživatelskému popisku a postranním drážkám pro odvod tepla.
